CRT-Testmuster-Generator passt in die Hosentasche

Ein CRT-Testbildgenerator, aufgebaut rund um ein ESP32-Entwicklungsboard, ist eine clevere Antwort auf ein sehr spezifisches Problem: Sie möchten einen alten Fernseher schnell beurteilen, wollen aber keine ganze Konsole (oder andere Videoquelle) in jemandes Garage oder in ein Gebrauchtwarengeschäft schleppen. Das Taschengerät von Nicholas Murray gibt PAL/NTSC-Kompositvideo aus und lässt Sie per Knopfdruck zwischen Testbildern umschalten.

CRT-Testbildgenerator: Was ist das?

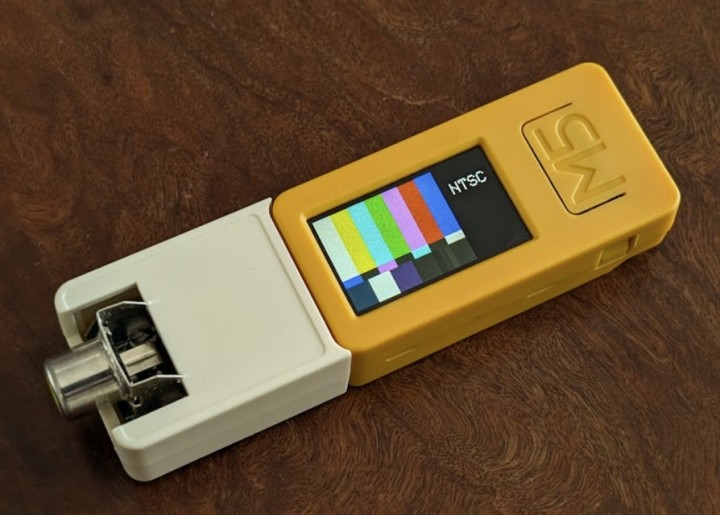

Der Aufbau verwendet ein ESP32-basiertes M5StickC PLUS2 und eine kleine Zusatzplatine, die über ein einfaches Widerstandsnetzwerk und eine Cinchbuchse einen Kompositvideo-Ausgang bereitstellt.


Im Projektbericht beschreibt Hackaday die praktischen Details, die das Gerät im Alltag nützlich machen: Ein großer Taster schaltet die Muster durch, ein seitlicher Schalter wählt NTSC oder PAL, und das eigene Farbdisplay des Geräts zeigt das ausgewählte Ausgangssignal an, sodass Sie wissen, was gesendet wird, ohne zu raten.

Wie es funktioniert

Auf der Softwareseite beschreibt der Quellcode auf GitHub den Funktionsumfang klar: PAL/NTSC-Unterstützung, mehrere Muster, RGB565-Farben sowie eine integrierte Akku-/Display-Kombination für schnelle CRT-Checks. Das Flashen der Firmware ist besonders unkompliziert: Sie verbinden das Gerät per USB und nutzen einen Browser-Installer, wobei eventuell USB-Seriell-Treiber notwendig sind, je nach Setup.

Weshalb es für Retrogeräte praktisch ist

Zum CRT-Kauf und für eine erste Einschätzung sind Testbilder eine schnelle Möglichkeit, Geometrieprobleme, Konvergenzfehler, Farbabweichungen und allgemeine „Funktioniert das Gerät richtig?“-Eigenschaften zu erkennen – bevor Sie sich entscheiden, einen schweren Fernseher mitzunehmen. Das M5StickC PLUS2 selbst ist winzig (48 × 24,0 × 13,5 mm), hat ein 1,14-Zoll-Display und enthält einen 200-mAh-Akku, was erklärt, warum dieser CRT-Testbildgenerator wirklich in die Tasche passt – und nicht nur „tragbar“ im Marketingsinn ist. Wenn Sie die zugrunde liegenden Hardware-Details wollen, ist das Datenblatt von M5Stack die schnellste Referenz.
