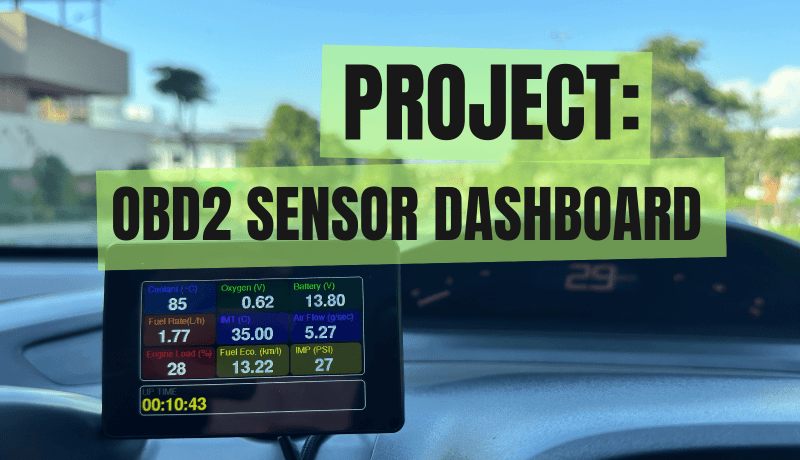

Dieser Artikel beschreibt die Entwicklung eines Echtzeit-Sensordaten-Dashboards für Kraftfahrzeuge mit einem ELM327-OBD2-Modul und einem ESP32-S3-Touch-Displays. Das Dashboard zeigt wichtige Sensordaten an - einschließlich Kühlmitteltemperatur, Batteriespannung, Lambdasondenspannung, Kraftstoffverbrauch und Motorlast -, die direkt vom Steuergerät des Fahrzeugs abgerufen werden und eine sofortige, zuverlässige Diagnose sowie Möglichkeiten für zukünftige Verbesserungen bieten.

Von analogen Anzeigen zu digitalen Einblicken

Alles begann an einem frühen Morgen, als ich in meinem Toyota Land Cruiser aus dem Jahre 2001 saß und geduldig wartete, bis der Motor warmgelaufen war. Ich beobachtete, wie die analogen Anzeigen langsam anstiegen, und fragte mich: Warum sollte ich mich bei wichtigen Parametern wie der Kühlmitteltemperatur, der Batteriespannung oder dem Öldruck auf ungenaue Zeiger verlassen (Bild 1)? Wären präzise numerische Werte direkt vom Motorsteuergerät des Fahrzeugs nic...
