USB-Messadapter

Strom und Signalqualität von USB-Anschlüssen testen

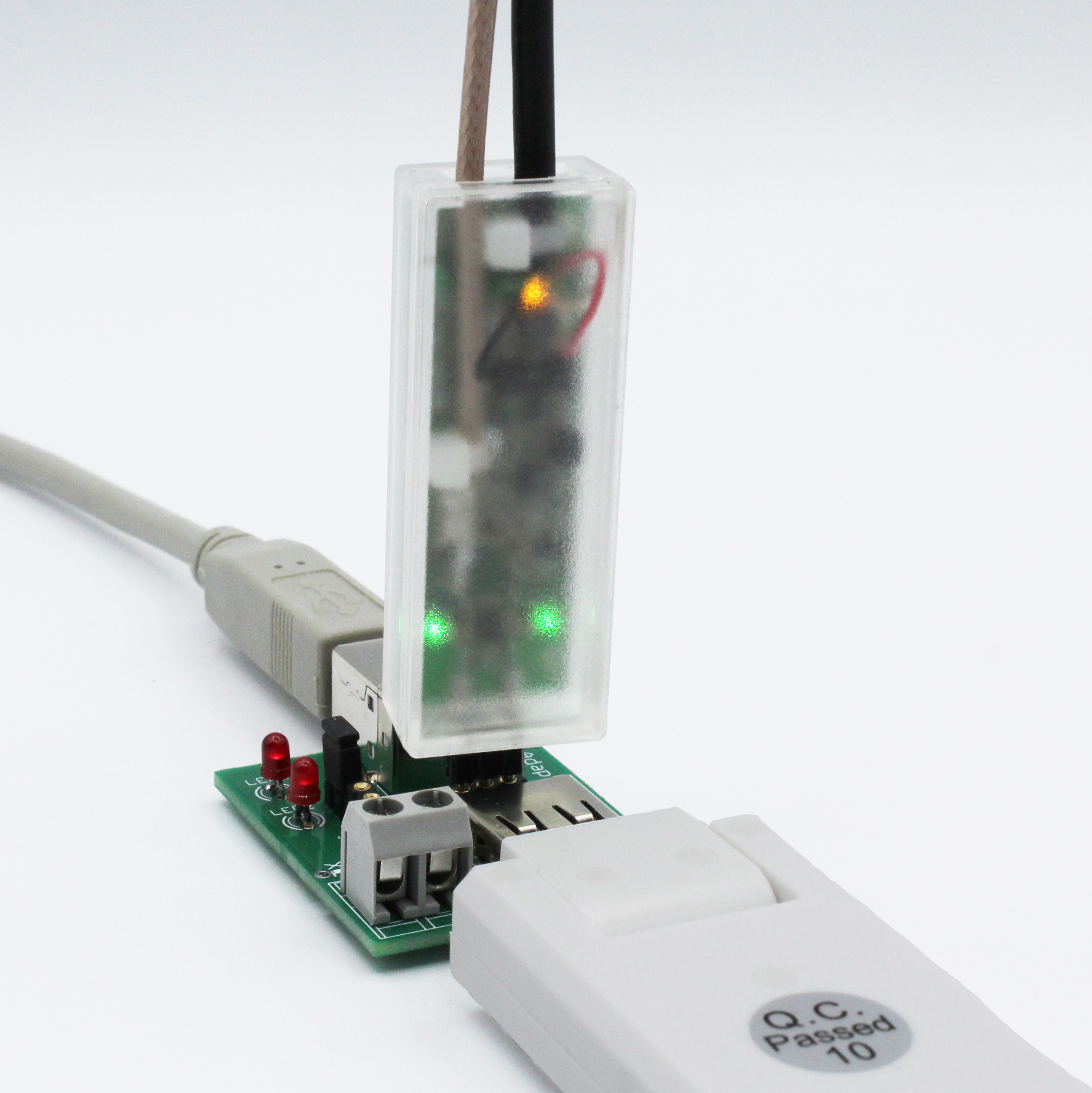

USB-Messadapter

Wenn an einen PC angeschlossene Peripherie nicht oder nicht richtig funktioniert, ist (neben dem bloßen Umstecken und Ausprobieren an anderen PCs) die ursächliche Fehleranalyse an diesem USB-Anschluss die aufschlussreichere Alternative. Mit dem hier vorgestellten kleinen Adapter kann man einen Oszilloskop-Tastkop in die USB-Verbindung einschleifen. So lassen sich Ströme messen, aber auch die USB-Kommunikation sichtbar machen.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

Platinen-Layout USB-Messadapter

Alfred Rosenkränzer, „Stromtastkopf für Oszilloskope”, Elektor 7-8/2016

Alfred Rosenkränzer, „Differentieller Stromtastkopf für Oszilloskope 2.0”, Elektor 11-12/2020

Alfred Rosenkränzer, „Aktiver differentieller Tastkopf V2”, Elektor 3-4/2017

Stückliste

Stückliste

Widerstände

(alle SMD 1206)

R1, R2 = 820 Ω

R3 = 0,1 Ω

Halbleiter

D1 = Z-Diode, 5,5 V, z.B. BZX85-5,6

LED1, LED2 = LED, 3 mm

Sonstiges

J1 = USB-Buchse Typ B für Platinenmontage

J2 = USB Buchse Typ A für Platinenmontage

JP1 = Jumper 2 polig

JP2, JP3 = 3-pol. Buchsenleiste, RM 1/10“

X1 = 2-pol. Schraubklemme, RM 5 mm

Platine
