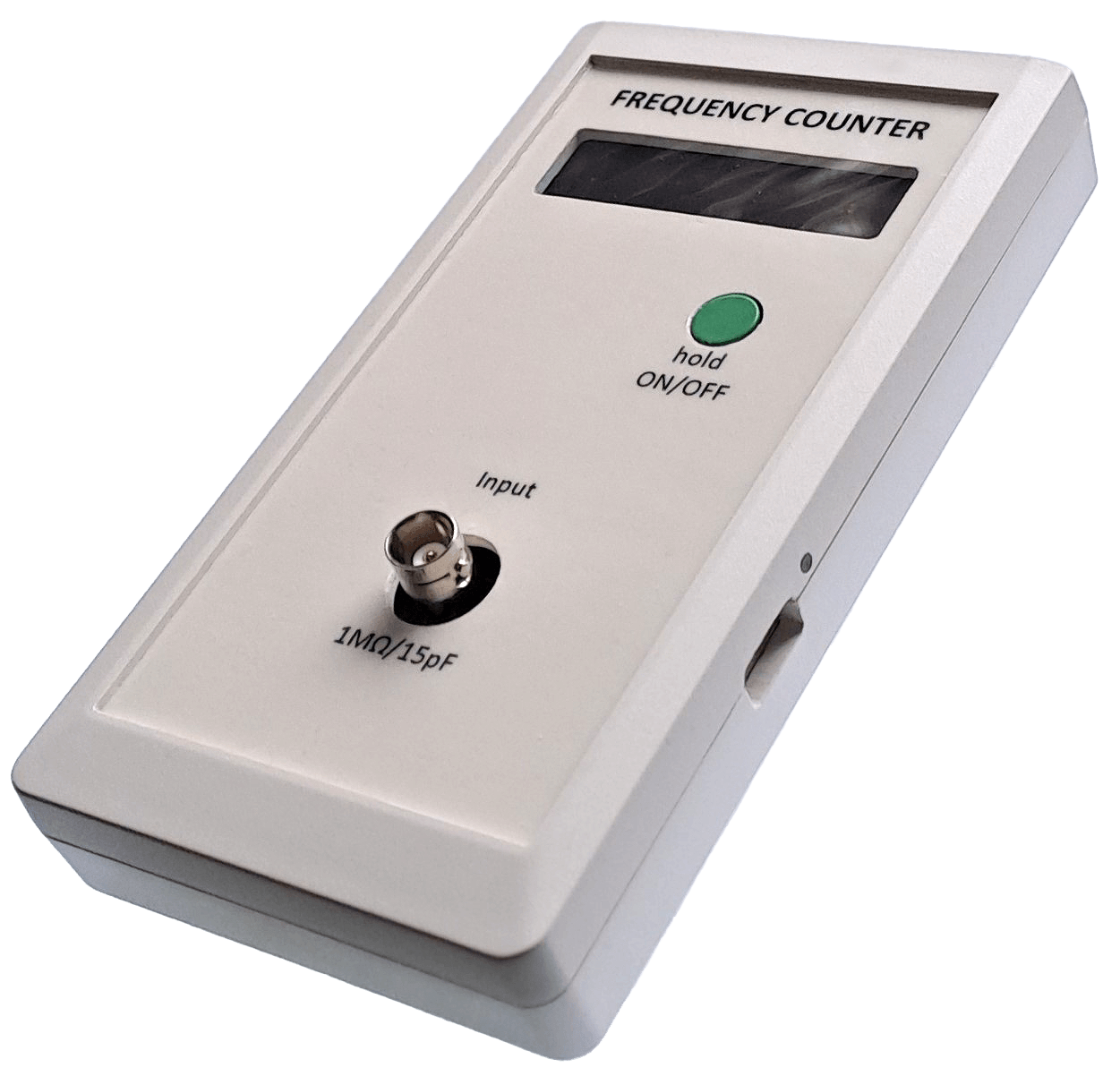

Stückliste

Widerstände:

(1206, wenn nicht anders angegeben)

R1 = 1 M

R2 = 100 k

R3, R10 = 22 Ω

R4 = 470 Ω

R5 = 330 Ω

R6, R8 = 22 k

R7 = 390 Ω

R9 = 680 Ω

R11 = 2k2, 1%

R12 = 1 k, 1%

R13, R14, R19, R21, R22 = 10 k, 0805

R15 = 510 k, 1%, 0805

R16 = 150 k, 1%, 0805

R17, R18 = 1k8, 1%, 0805

R20 = 220 Ω, 0805

R23 = 0Ω4

R24, R25 = 1 k, 0603

R26, R27 = 5k1, 0805

R28 = 1k2, 0805

Kondensatoren:

(1206, wenn nicht anders angegeben)

C1 = 220 n, 0805

C2 = 47 p

C3, C5, C9, C12, C14…C17, C19 = 10 µ, 0805

C4 = 100 p

C6, C8, C11, C18 = 100 n, 0805

C7 = 150 p

C10 = 10 n, 0805

C13 = 220 µF

Halbleiter:

D1 = BAT18-04

D2 = LED, rot

D3 = LED, blau

Q1 = MMBFJ309

Q2, Q3 = BC849C

Q4, Q6 = AO3400

Q5 = SI2305

U1 = TLV3501AIDB

U2 = PIC18F24Q71 SO

U3 = 2,23-Zoll-OLED (Waveshare)

U4 = LC86G (Quectel)

U5 = MCP1703-3302CB

U6 = MCP1640B

U7 = TC4056A

Induktivitäten:

L1 = 4µ7, 1210

L2 = 1 m, 1210

Außerdem:

SW1 = SMD-Schalter 1241 (Schurter)

Y1 = 64-MHz-TXCO

BT1 = 18650-Li-Ion-Zelle

J1 = BNC-Buchse für Platinenmontage, vertikal

J2 = 1×6-polige Stiftleiste, gewinkelt

J3 = SMA-Buchse für Platinenmontage, horizontal (optional)

J4 = 1×2-polige Stiftleiste mit Jumper

J5 = USB-B-Buchse für Platinenmontage, horizontal

1 Stück 2×2-polige Stiftleiste

1 Stück 2×4-polige Stiftleiste

2 Stück 5 mm Abstandshalter M3

4 Stück 4 mm Abstandshalter M2,7

Gehäuse Datec-Mobil-Box S (OKW)
