Platino – die neue Version

7. Dezember 2015, 09:29 Uhr
Platino – die neue Version
Platino – die neue Version
Billiger und dennoch mehr Funktionen!

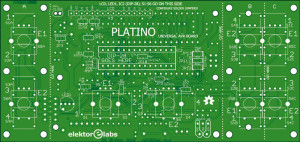

Platino ist das universelle, Arduino-kompatible AVR-Board für 28- und 40-polige ATmega-Controller von Elektor. Das Platinenlayout wurde unter die Lupe genommen und eine verbesserte Version v1.4 erstellt. Im Vergleich zum Vorgängermodell bietet die neue Version etliche Verbesserungen. Neben dem 5-V-Spanungsregler findet sich nun auch ein 3,3-V-Regler an Board, zusätzlich ist der zweite UART der 40-poligen AVR-Controller bequem erreichbar. Für den Anschluss der Spannungsversorgung ist eine Anschlussklemme vorgesehen. Außerdem wurde der Platinenaufdruck verbessert, was die Gefahr verringert, dass man beim Aufbau der Platine ein Bauteil vergisst.

Platino ist nahtlos in die Arduino-IDE (ab Version v1.6.6) zu integrieren, inklusive einer umfassenden Treiber-Bibliothek für die On-Board-Optionen. Platinenlayout und Bibliothek können kostenlos heruntergeladen werden: https://github.com/ElektorLabs/150555-Platino.

Platino unterstützt folgende Controller:
• ATmega8
• ATmega16
• ATmega32
• ATmega48 (nicht von der Arduino-IDE unterstützt)
• ATmega88
• ATmega164
• ATmega168
• ATmega324
• ATmega328
• ATmega644
• ATmega1284

In der März-Ausgabe 2016 von Elektor sollen die Möglichkeiten der neuen Platino-Platine ausführlich beschrieben werden.
