Neue Produktfamilie mit intelligenten Closed-Loop BLDC-Motoren

12. Februar 2019, 12:00 Uhr
Neue Produktfamilie mit intelligenten Closed-Loop BLDC-Motoren
Neue Produktfamilie mit intelligenten Closed-Loop BLDC-Motoren

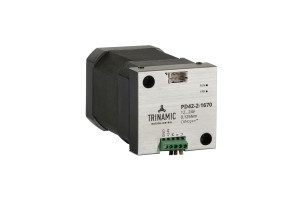

Die PANdrive™ Produktfamilie PD42-x-1670 umfasst die erste intelligente Motorlösung von Trinamic mit bürstenlosen DC-Motoren. Die BLDC-Motoren mit 42 mm Flanschgröße haben einen integrierten Hall-Sensor für einen FOC-basierten Closed-Loop Betrieb.

TRINAMIC Motion Control GmbH & Co. KG präsentiert ihre erste Produktfamilie mit intelligenten BLDC-Motoren, die für eine Nenndrehzahl von 4000 U/min und ein Nennhaltemoment von 6,25 bis 18,5 Ncm ausgelegt sind. Die modernen Funktionen und die CAN-Bus-Schnittstelle machen das PD42-x-1670 zu einem hoch integrierten Motor mit einfachster Handhabung.

 „Trinamic hat mit der Einführung des ersten PANdrive vor mehr als 15 Jahren den Markt für intelligente Motoren revolutioniert. Dabei handelte es sich um einen Schrittmotor mit integriertem Treiber und Bus-Schnittstelle. Mit dem PD-1670 führen wir unser erstes BLDC Servo PANdrive mit feldorientierter Regelung ein“, erklärt Michael Randt. „Mit dem kompakten Antrieb können Ingenieure im Handumdrehen eine schnelle, präzise und effiziente Positionierung umsetzen.“

Das BLDC PANdrive eignet sich für die Labor- und Fabrikautomatisierung, Fertigung, Robotik sowie CNC-Anwendungen und ist mit den beiden Firmware-Optionen TMCL™ und CANopen verfügbar. Die Parameter können dauerhaft auf dem Board gespeichert werden und das PANdrive übernimmt alle zeitkritischen Vorgänge wie die Rampenberechnungen, was zu einem niedrigen Kommunikationsaufkommen führt.

Die mechatronische Komplettlösung umfasst eine hochmoderne feldorientierte Motorregelung und leistungsstarke, effiziente Treiber. Ein Hall-Sensor basiertes Feedbacksystem macht die Lösung zuverlässig und langlebig. Durch die Industriestandardprotokolle lässt sie sich problemlos in SPS-Umgebungen oder in eigenständige Anwendungen integrieren. Der Antrieb ist für eine Spannungsversorgung mit 24 V ausgelegt.

Das PD42-x-1670 ist ab März über die Vertriebskanäle von Trinamic erhältlich und wird in drei verschiedenen Längen der bürstenlosen Motoren mit einer Flanschgröße von jeweils 42 mm angeboten.


Features und Leistung:
•    Intelligentes BLDC-Motor PANdrive™
•    Versorgungsspannung +10 V bis +28 V DC
•    5.2A RMS
•    4000 U/min
•    CAN-Bus-Schnittstelle
•    TMCL oder CANopen-Protokoll
•    Integrierter Encoder (Hall-Sensor)
•    FOC-basiert und SVPWM
