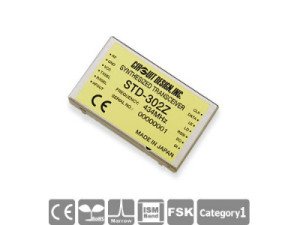

Circuit Design hat ein UHF-FM-Schmalband-Transceivermodul STD-302Z für Industriefernsteuerungen und Telemetrieanwendungen entwickelt.

Wie das Vorgängermodell STD-302S kann auch STD-302Z für verschiedene Frequenzbänder und Leistungsstufen gefertigt werden. Dabei bietet das neue Modul dank SAW-Filter die gleiche hervorragende Störungsresistenz und Empfindlichkeit. Das diskrete Design garantiert langfristige Lieferbarkeit. Wie bei STD-302S bietet Schmalband FM auch hier viele Vorteile wie z.B. stabilen Betrieb bei einer maximalen Datenrate von 9600 bps. Darüber hinaus wurde bei STD-302Z die Empfangsleistung verbessert, so dass auch in sicherheitskritischen Anwendungen eine zuverlässige Kommunikation möglich ist – sogar unter schwierigen HF-Bedingungen. Damit wird die Receiverkategorie 1 gemäß EN 300 220*1 erfüllt. Gegenüber STD-302S wurde bei STD-302Z außerdem die Stoß- und Vibrationsfestigkeit für Applikationen in rauer Umgebung verbessert. Gehäuse und Pin-Layout der beiden Versionen sind identisch.

Als Transceiver ermöglicht STD-302Z bidirektionale Kommunikation. Die integrierte PLL-Schaltung erlaubt dem Anwender die Programmierung eigener Kanäle über eine serielle Kommandierung. Einfache DI- und DO-Pins sorgen für eine transparente Datenschnittstelle und machen die Verwendung eigener Protokolle möglich.

Technische Eigenschaften:
- 434 MHz / 10 mW
- Betriebsspannung 3,0 – 5,5 V
- Programmierbare HF-Kanäle
- PLL-gesteuerter VCO
- Hohe Empfängerempfindlichkeit
- Ausgezeichnete Vibrations- und Stoßfestigkeit / mechanische Belastbarkeit
- Receiverkategorie 1
- Blocking: -20 dBm
- Nachbarkanalselektivität: -50 dBm
- Nachbarkanalsättigung: -20 dBm
- Nebenempfangsdämpfung: -44 dBm (1./2. Mix)
- RED (EN 300 220)
- SAW-Filter zur Vermeidung von Störungen durch andere Funksysteme.
- Weitere Frequenzen (geplant):
(480 MHz (Taiwan), 458 MHz (UK), 447 MHz (Korea), 419 MHz (China), 429 MHz (Japan), 869 MHz (EU))

*1 Receiverkategorie 1
