Ideale Diode von Linear Technology
Ideale Diode von Linear Technology

Linear Technology hat eine Reihe interessanter ICs für Stromversorgungen im Programm, unter denen der Typ LTC4358 dank seines 5-A-MOSFETs heraussticht. Ein diesen MOSFET ansteuernder interner Controller macht dieses IC zum besonders verlustarmen Ersatz für Schottky-Dioden in Anwendungen für Ströme bis zu 5 A und Spannungen bis 26,5 V. Der Chip verhält sich Dank internem MOSFET mit nur 20 mΩ Kanalwiderstand wie eine Diode mit besonders niedriger Durchlassspannung. Dadurch ist die Verlustleistung selbst gegenüber der Verwendung einer Schottky-Diode deutlich reduziert. Man erzielt daher einen höheren Wirkungsgrad und spart Platz, weil kein Kühlkörper benötigt wird.

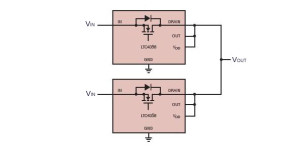

Der LTC4358 steuert den Durchlassspannungsabfall des MOSFETs so, dass beim Umschalten von einem Pfad auf einen anderen keine Oszillationen auftreten. Eine Pull-Down-Schaltung minimiert Rückstromtransienten, falls eine Stromversorgung ausfällt oder einen Kurzschluss aufweist. Der Baustein kann wie eine Diode mit drei Anschlüssen für allgemeine Anwendungen eingesetzt werden. Typische Einsatzgebiete sind z.B. der Verpolungsschutz für Elektronik-Baugruppen oder die Oder-Verknüpfung von Stromversorgungen in Anwendungen, die erhöhte Systemzuverlässigkeit erfordern. Das IC eignet sich auch für Anwendungen, bei denen mehrere redundante Stromversorgungen parallelgeschaltet sind und sich die Last teilen.

In N+1-redundanten Stromversorgungen wird somit der Ausfall eines Netzteils gepuffert. Eine solche Oder-Verknüpfung ermöglicht es darüber hinaus, Stromversorgungen während des laufenden Systembetriebs auszutauschen. Außerdem schützt eine solche Anordnung gegenüber Kurzschlüssen in einer der Stromversorgungen. Bei einem Ausfall oder Kurzschluss der einer Stromversorgung gewährleistet das IC ein Abschalten innerhalb von 500 ns.

Das IC LTC4358 ist für kommerzielle und industrielle Temperaturbereiche spezifiziert und in einem 4 x 3 mm großen, 14-poligen DFN-Gehäuse oder einem 16-poligen TSSOP-Gehäuse erhältlich.
