Decodierung von VGA auf der Digital Discovery

24. Juli 2017, 13:57 Uhr
Vor kurzem haben wir die Digital Discovery, ein Hochgeschwindigkeits-Debugging-Tool für Embedded-Projekte auf den Markt gebracht. Auf dem Ressourcenzentrum finden Sie Tutorials, die Ihnen sagen, wie man den Logic Analyzer benutzt, aber diese sagen Ihnen nicht wirklich, warum Sie diese benützen würden. Ein solches Beispiel ist, ein VGA-Signal zu decodieren. In diesem Beispiel laufe ich ein Skript im Script Editor, das die VGA-Daten vom Logic Analyzer übernimmt und es in ein Bild umwandelt.

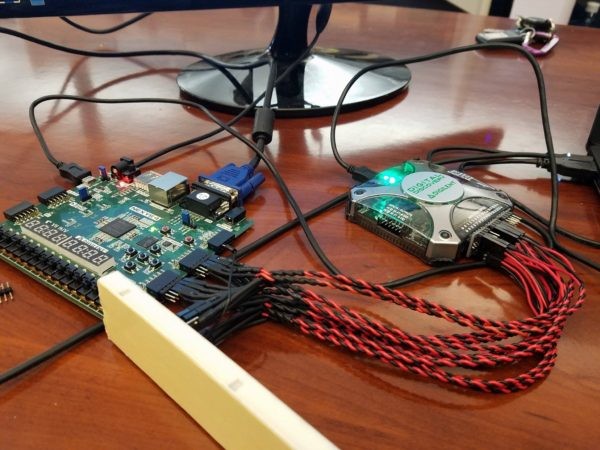

Eine Nahaufnahme der Einrichtung.


Dies ist nur ein Beispiel für die Hochgeschwindigkeitsanwendungen, die Sie mit dem Logic Analyzer und dem Script Editor, die auf der Digital Discovery zusammenarbeiten, debuggen können.

Für dieses Beispiel habe ich ein einfaches Spiel von Tic Tac Toe (geschrieben von GitHub User Verdoss) auf den Nexys 4 genommen. Der User spielt mit den Tasten und das Spiel wird über VGA angezeigt. Zusammen mit dem Senden der VGA-Signale an den VGA-Port, habe ich die horizontale Synchronisation, vertikale Synchronisation und alle vier Bits der roten, grünen und blauen Signale an zwei Pmod-Ports auf dem Nexys 4 gesendet. Dann habe ich 14 des Digital Discovery High Speed-Eingänge zu den
weiter >> 1/4
