Hochgeschwindigkeits-Tastkopf

Hochohmige Eingänge für Signale bis 200 MHz

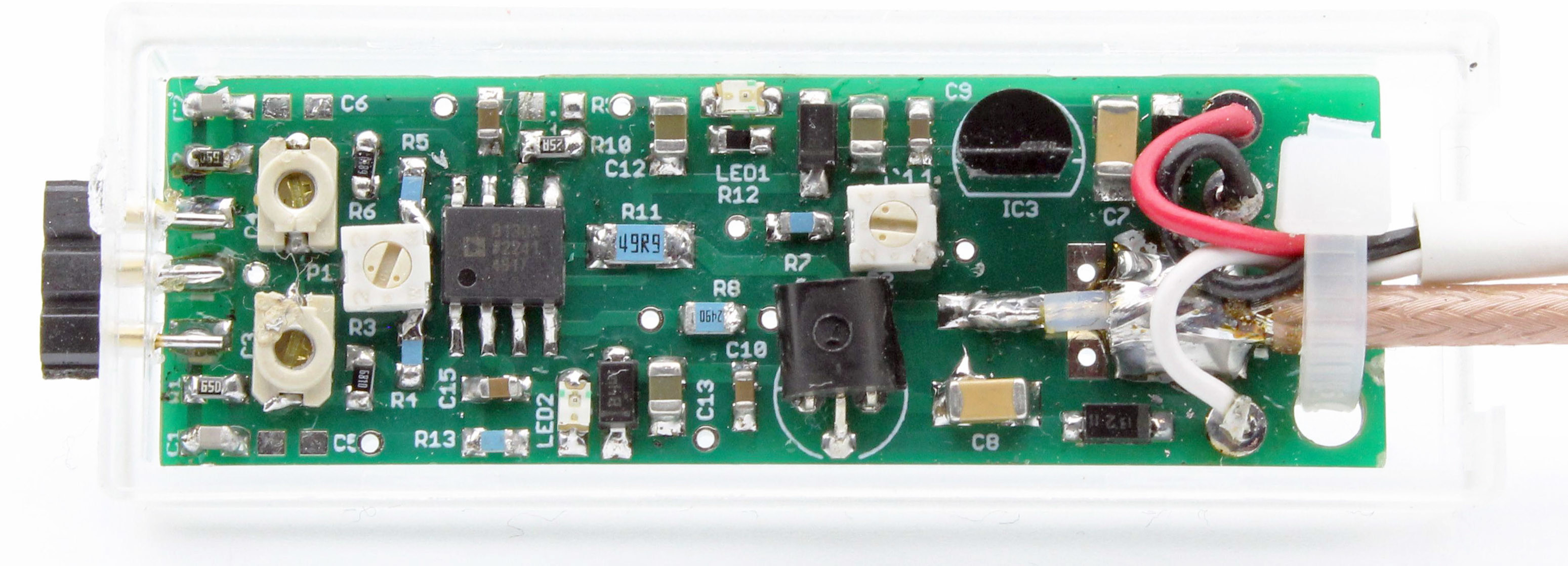

Hochgeschwindigkeits-Tastkopf

Vor einigen Jahren hat unser Autor Alfred Rosenkränzer in Elektor schnelle, aktive und differentielle Tastköpfe vorgestellt. Sie waren mit einer Bandbreite von 1,9 GHz wirklich schnell, doch mit einer Eingangsimpedanz von nur 5 kΩ für einige Zwecke ungeeignet. Die hier vorgestellte Alternative ist nicht ganz so schnell, aber mit 500 kΩ single ended und 1 MΩ differentiell für fast alle Anwendungen hochohmig genug.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

Alfred Rosenkränzer, „Aktiver differentieller Tastkopf”, Elektor 7-8/2015

Alfred Rosenkränzer, „Aktiver differentieller Tastkopf V2”, Elektor 3-4/2017

Datenblatt AD8130, Analog Devices (PDF)

Download Layout-Dateien auf Elektor-Labs

Stückliste

Stückliste

Widerstände:

(Ohne Angabe = SMD 0603)

R1, R2 = 470 k

R3, R6 = 680 Ω

R4, R5 = 51 k

R7 = 100 k

R8 = 270 Ω

R9 = nicht bestückt*

R10 = 180 Ω

R11 = 50 Ω, SMD 1206

R12, R13 = 4k7

P1 = 200 Ω, Trimmpoti, z.B. DigiKey 987-1573-1-ND

P2 = 20 k, Trimmpoti, z.B. DigiKey 987-1815-1-ND

Kondensatoren:

(Ohne Angabe = SMD 0603)

C1, C2 = 1 p, 100 V*

C5, C6 = nicht bestückt

C7, C8 = 10 µ / 35 V, SMD 1206

C9, C10..C15 = 100 n

C11...C13 = 10 µ / 25 V, SMD 0805

C3, C4 = 3...10 p, Trimmkondensator z.B. DigiKey 2447-SGC3S100CT-ND

Halbleiter:

D1..D4 = MBR0540, Schottky

LED1, LED2 = LED, SMD 0805

IC1 = AD8130ARZ, SO8

IC2 = 78L05, TO92

IC3 = 79L05, TO92

Sonstiges:

Gehäuse Strapubox USB1, 56 x 20 x 12, Conrad 531276-62

Koaxial-Kabel 50 Ω mit einseitigem BNC-Stecker

3-pol. Buchsenleiste, RM 1/10“

Platine

* siehe Text
