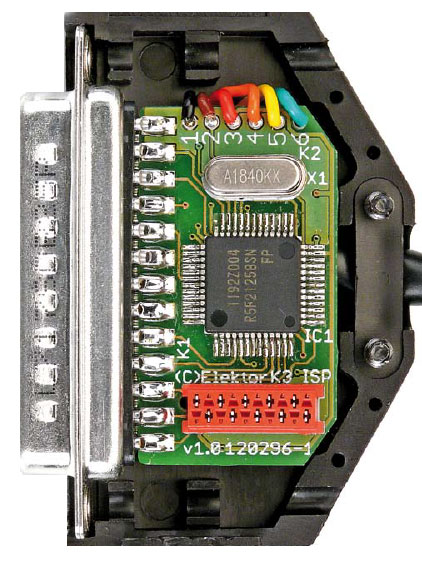

Cabo USB/IO24

Utilize o seu PC para tarefas de medida, controlo e conversão de dados fáceis

Labs-Projekt

Basiert auf einem Labs-Projekt | August 2012 | Zum Labs-Artikel >>

Transferir até 24 sinais digitais utilizando o interface USB do computador é fácil com o cabo multifunções aqui descrito. Também podemos amostrar até oito sinais analógicos, gerar sinais PWM e para servomotores, e muito mais. Este artigo apresenta um protocolo simples para controlar o cabo e também aborda a programação em linguagem C#.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

120296-PCB.pdf

120296-11.zip

Gerber-Datei

Die zu diesem Projekt gehörende Platine steht als Gerber-Datei exklusiv allen GOLD- und GREEN-Mitgliedern zum sofortigen Download zur Verfügung. Mit Gerber-Daten können Sie Platinen selber herstellen oder sie bei einem Platinenhersteller in Auftrag geben.

Elektor empfiehlt den zuverlässigen PCB-Service von Eurocircuits oder von AISLER.

Gerber-Dateien unterliegen der Creative Commons-Lizenz. Creative Commons bietet Urhebern die Möglichkeit, dass ihre Werke frei genutzt und verbreitet werden.

Platine

Gerber-Datei herunterladen: 120296-1.zip

Extra-Info / Update

Características

• 24 entradas/saidas digitais ou em alternativa ate

• 8 entradas analogicas (resolucao de 10 bits)

• 8 saidas PWM (resolucao de 10 bits)

• 8 sinais para servomotores RC (resolucao de 10 bits)

• 4 entradas de contagem (16 bits cima/baixo)

• 2 circuitos integrados MAX7219 seleccionaveis para ate 128 LEDs

Bauteile

Die Stückliste im Labs-Bereich ist im Vergleich zur gedruckten Stückliste in Elektor vollständiger, da sie ständig aktualisiert wird. Als Leser können Sie die Stückliste hier herunterladen.
Klicken Sie hier, um mehr über Stücklisten zu erfahren.

Stückliste herunterladen

Stückliste

Resistências

(SMD 0805, 5%)

R1= 100 k?

R2 = 4,7 k?

R3 = 100 ?

Condensadores

C1,C2,C5 = 100 nF/50 V, 10%, X7R, SMD 0805

C3,C4 = 22 pF/50 V, 5%, NP0, SMD 0805

Semicondutores

D1 = LL4148 (Minimelf)

IC1 = R8C/25 (SMD TQFP52)

Diversos

Cabo adaptador USB/TTL TTL-232R-5V-WE, Servico Elektor Ref.a 080213-71 [6]

K1 = Conector Sub-D de 25 pinos (tipo 77SD B25S da Amphenol)

K3 = Conector MicroMatch de 10 vias, com ligacoes por solda na parte inferior (tipo 8-215079-0 da TE Connectivity/Amp)

X1 = Cristal de quartzo de 18,432 MHz, 18 pF, 50 ppm

Tampas para conector Sub-D de 25 pinos, flip top (tipo A-FT 25 da Assmann)

Opcional

Conector MicroMatch de 10 vias (8-215083-0 TE Connectivity/Amp)
