Echémosle un ojo a la batería

Echémosle un ojo a la batería
Echémosle un ojo a la batería

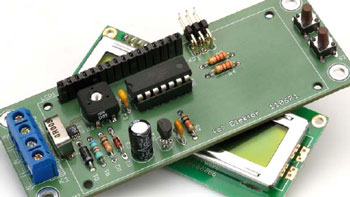

Una batería almacena una determinada cantidad de energía, dada en vatios hora (Wh). Ya que la tensión en los polos de la batería durante su descarga varía sólo levemente, también podemos enunciar el estado de su carga en amperios hora (Ah) como medida de la capacidad. Por ejemplo, una batería de NiMH tiene 2 Ah a 1,2 V. En teoría, la energía almacenada es suficiente para suministrar durante 2 horas una corriente de 1 A. Si la carga del acumulador no es regular, resulta difícil hacer una estimación del tiempo de duración. El monitor de baterías presentado aquí mide cada segundo los valores de tensión y corriente y los integra, proporcionando tales medidas en amperios segundo o vatios segundo. Finalmente los valores se representan en un LCD según las unidades estándar de amperios hora o vatios hora.
Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.
  • Unbegrenzter Zugriff auf Member Only -Artikel​
  • 3 neue Ausgaben des Elektor Magazins (digital)
  • Mehr als 5000 Gerber-Dateien
  • 20% Mitgliederrabatt auf E-Books (auf elektor.de)
  • 10% Mitgliederrabatt auf Produkte (auf elektor.de)
Probiere es 6 Monate lang.
Stoppt automatisch.
Was ist Elektor-Exklusiv?

Material

Gerber-Datei

Die zu diesem Projekt gehörende Platine steht als Gerber-Datei exklusiv allen GOLD- und GREEN-Mitgliedern zum sofortigen Download zur Verfügung. Mit Gerber-Daten können Sie Platinen selber herstellen oder sie bei einem Platinenhersteller in Auftrag geben.

Elektor empfiehlt den zuverlässigen PCB-Service von Eurocircuits oder von AISLER.

Gerber-Dateien unterliegen der Creative Commons-Lizenz. Creative Commons bietet Urhebern die Möglichkeit, dass ihre Werke frei genutzt und verbreitet werden.

Platine

Bauteile

Die Stückliste im Labs-Bereich ist im Vergleich zur gedruckten Stückliste in Elektor vollständiger, da sie ständig aktualisiert wird. Als Leser können Sie die Stückliste hier herunterladen.
Klicken Sie hier, um mehr über Stücklisten zu erfahren.

Stückliste herunterladen

Stückliste

Resistencias:
R1 = 6k8
R2, R5 = 10 k?
R3, R4 = 2k2
R6 = potenciómetro de 10 k?
R7 = 5 m?

Condensadores:
C1, C2 = 100 nF/16 V, 5 mm
C3 = 100 µF/25 V, 2,5 mm

Semiconductores:
IC1 = ATtiny84, DIL 14
IC2 = 7805, TO92
IC3 = LTC4151, medidor de corriente y tensión
D1 = 1N4004, DO-41
D2 = 4V7, diodo Zener

Varios:
S1, S2 = pulsador
K1, K2 = clema de tornillo de 2 conectores
K3 = conector acodado de 2x3 pines
LCD1 = 2x16 LCD, por ejemplo el Elektor 120061-71
