MicroSupply

Eine Laborstromversorgung für universelle Anwendungen

MicroSupply

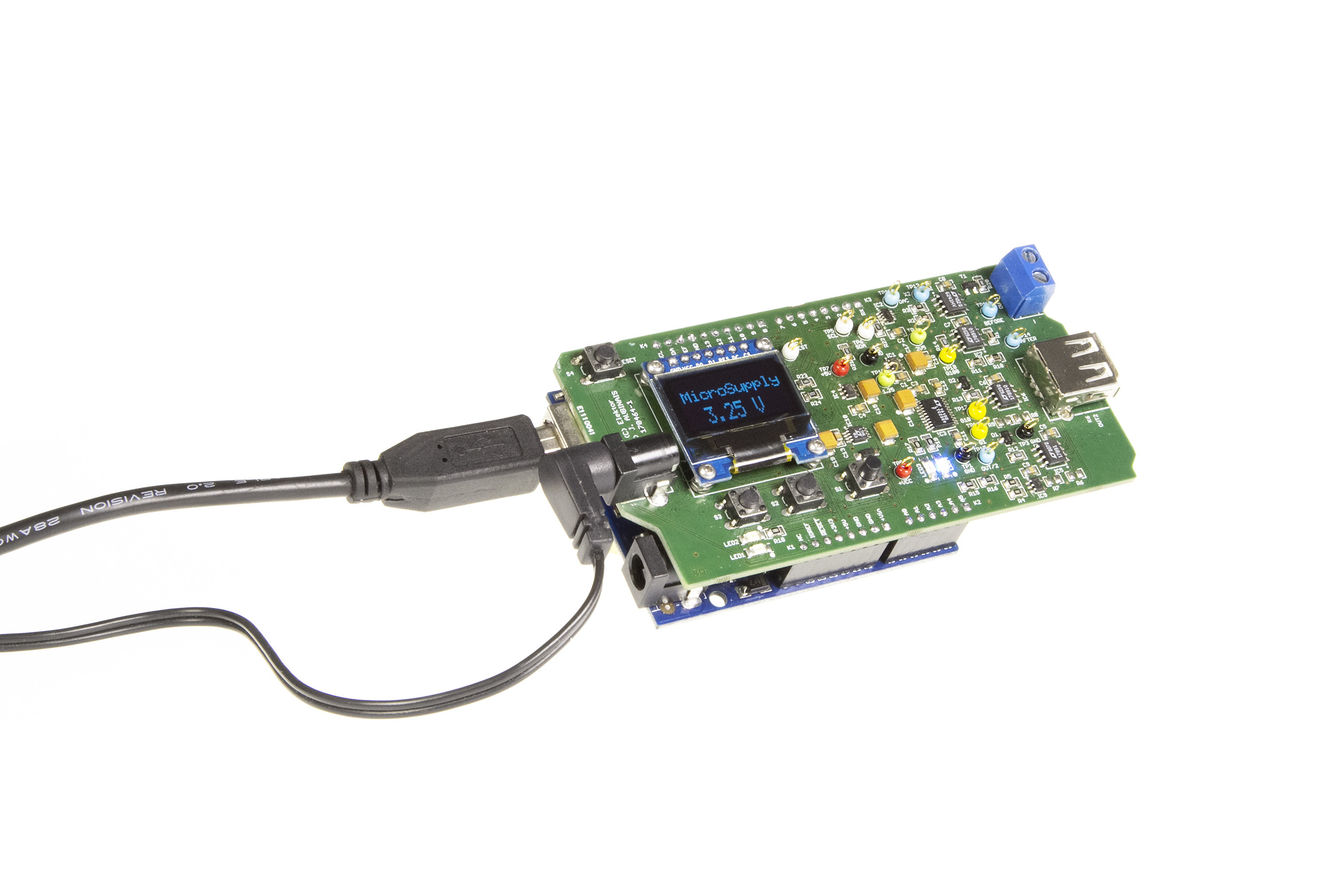

Wie viel Strom verbraucht ein von einem Netzteil versorgtes Gerät? Entspricht der Standby-Modus der Dokumentation des Herstellers? Wie lange hält die Knopfzellen-Batterie? Alle, die sich hin und wieder solche Fragen stellen, finden hier ein einstellbares Netzteil (MicroSupply) in Form eines Arduino-Shields, das in der Lage ist, auch sehr kleine entnommene Ströme zu messen. Dank einer zugehörigen Software kann der Verbrauch eines Gerätes sogar mit einem PC aufgezeichnet und grafisch dargestellt werden.
Sie müssen eingeloggt sein, um diese Datei herunterzuladen.
Zum Login | Jetzt registrieren!
Links
Gerber-Datei


Die zu diesem Projekt gehörende Platine steht als Gerber-Datei exklusiv allen GOLD- und GREEN-Mitgliedern zum sofortigen Download zur Verfügung. Mit Gerber-Daten können Sie Platinen selber herstellen oder sie bei einem Platinenhersteller in Auftrag geben.

Elektor empfiehlt den zuverlässigen PCB-Service von Eurocircuits.

Bauteile
Stückliste herunterladen
Die Stückliste im Labs-Bereich ist im Vergleich zur gedruckten Stückliste in Elektor vollständiger, da sie ständig aktualisiert wird. Als Leser können Sie die Stückliste hier herunterladen.
Klicken Sie hier, um mehr über Stücklisten zu erfahren.
Stückliste

Stückliste

[Illustration 170464-010] [Illustration 170464-010]

170464-022-94

Widerstände (0805)

R6,R7,R8,R9 = NC

R12,R13,R14 = 100 Ω

R1 = 100 Ω / 0,1%

R11 = 220 Ω / 0,1%

R17,R18,R19 = 1 k

R15 = 3 k

R20,R21,R22,R23 = 10 k

R2,R3,R4,R5 = 10 k / 0,1%

R16 = 12 k

R10 = 22 k / 0,1%

R24 = 22 k



Kondensatoren (0805)

C13 = 10 n

C1,C2,C3,C4,C5,C6,C7,C8,C9,C10,C11,C12 = 100 n

C14,C15,C16,C17,C18 = 10 µ, 16 V, Tantal, CMS 1411



Halbleiter

D3 = 1N5819HW-7-F

D1,D2 = BAT54C

T1 = BC847C

LED4 = LED blau, 1206

LED2 = LED grün, 1206

LED3 = LED gelb, 1206

LED1 = LED rot, 1206

IC10 = LT1762EMS8-5

IC5 = LT1789CS8-1

IC6, IC7 = LT1789CS8-10

IC4 = LT1790BCS6-1.25

IC1 = LT1790ACS-2.5

IC9 = LTC2054HVCS5

IC3 = LTC2309CF

IC2 = LTC2631CTS8-LZ12

IC8 = LTC6241HVCS8



Steckverbindungen

K8 = 7-poliger Stecker für LCD1, female, Raster 2,54 mm

K2 = 6-poliger Stecker für LCD1, male, Raster 2,54 mm

K1,K3 = 8-poliger Stecker für LCD1, male, Raster 2,54 mm

K4 = 10-poliger Stecker für LCD1, male, Raster 2,54 mm

S1,S2,S3,S4 = Taster, 6x6 mm

K6 = USB-Buchse Typ A, gewinkelt

K5 = 2-polige Platinenklemme, Raster 5,08 mm

K7 = Gleichstromanschluss, 1,95 mm Mittelstift



Außerdem

LCD1 = OLED Display, 7-polig, 0,96 Zoll, SPI

4 Schrauben, M2 x 8 mm

12 Muttern, M2

Präzisionswiderstände von 1 k, 100 k und  1 M (jeweils 0,1%) zur Kalibrierung

Platine Nr. 170464-1, www.elektor.de
