Was tun Sie, wenn Sie eine Reihe von identischen Widerständen auf begrenztem Raum benötigen? Vielleicht benötigen Sie acht Pull-up-Widerstände für eine Datenbus oder Strombegrenzungswiderstände für eine 7-Segment-LED-Anzeige? In beiden Fällen sollte ein Anschluss jedes Widerstands auf einen gemeinsamen Punkt gehen. Oder Sie benötigen eine Reihe von Einzelwiderständen zum Beispiel zur Verstärkungseinstellung eines Verstärkers? Die Antwort auf Ihr Problem ist ein Widerstandsnetzwerk oder, wie man manchmal sagt, ein Widerstandsarray!

Im einfachsten Fall ist ein Widerstandsnetzwerk nur ein Bündel diskreter Widerstände, die an einem Halter montiert oder wie unten „self made“ verlötet sind, um die Installation auf einer Platine zu erleichtern, wie in Bild 1 gezeigt. Obwohl ich einige davon in älteren Geräten gesehen habe, findet man solche Anordnungen heutzutage nur noch selten.

Simple discrete resistor networks

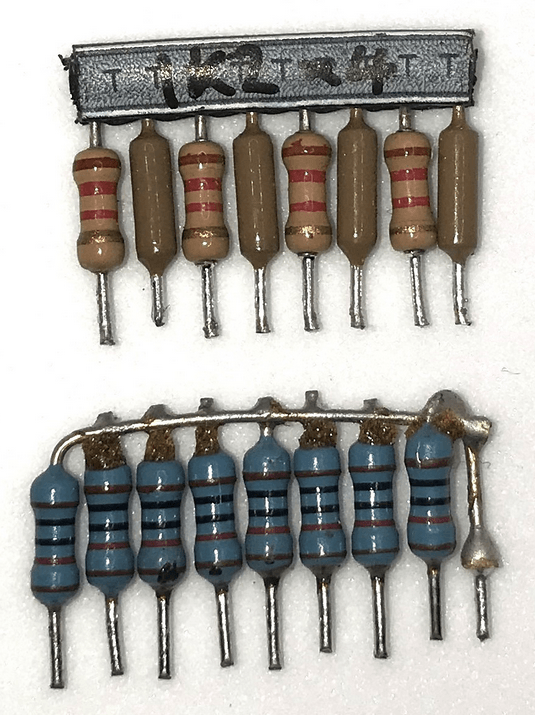

Bild 1. Einfache diskrete Widerstandsnetzwerke, die zur leichteren Installation auf einer Leiterplatt...
