Siglent definiert mobile HF-Messtechnik neu

Der SHA860A kombiniert Echtzeit-Spektrumanalyse, VNA und 5G NR/LTE-OTA in einem Handheld-Gerät

In einer zunehmend von drahtloser Konnektivität und Echtzeit-Datenaustausch geprägten Welt sind Signalanalysatoren zu unverzichtbaren Werkzeugen in zahlreichen Branchen geworden. Ob bei Netzbetreibern, Servicetechnikern, in der Verteidigungsindustrie oder bei Elektronikherstellern sind präzise HF-Analysen entscheidend, um Leistungsfähigkeit, Normenkonformität und Innovation sicherzustellen. Mit der rasanten Weiterentwicklung drahtloser Standards, getrieben durch den Ausbau von 5G NR, LTE und die wachsende Komplexität vernetzter IoT-Ökosysteme, steigt die Nachfrage nach flexiblen und leistungsstarken Testlösungen stärker denn je. Um diesem Bedarf gerecht zu werden, hat Siglent einen neuen Handheld-Signalanalysator entwickelt, der das Potenzial mobiler Messtechnik durch die Kombination aus Spektrumanalyse, Echtzeitüberwachung, Vektor-Netzwerkanalyse (VNA) und umfassender 5G NR/LTE-Signaldekodierung in einem kompakten, robusten Gerät neu definiert.

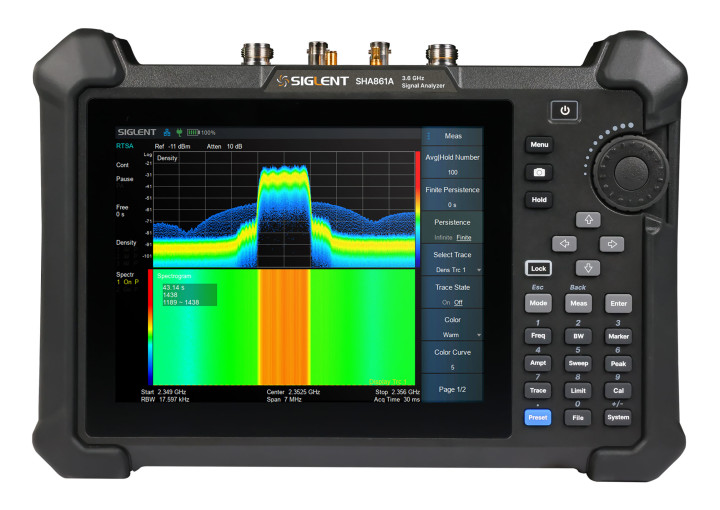

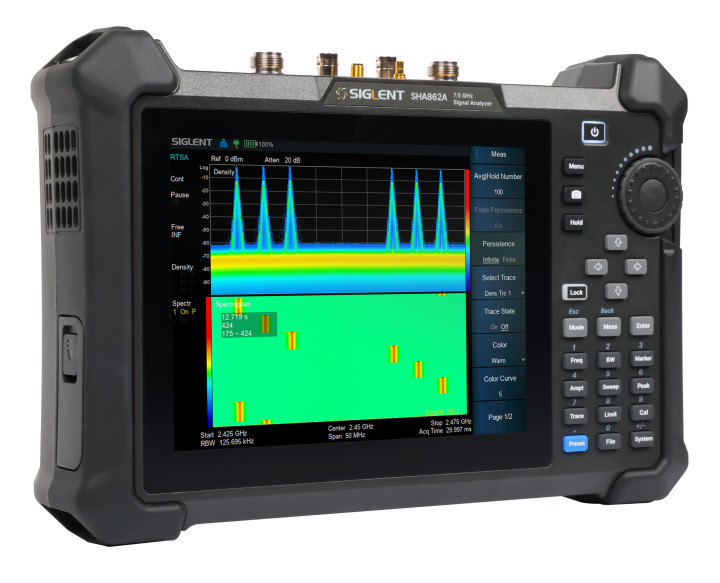

Siglent Technologies stellt mit der neuen SHA860A-Serie einen Handheld-Signalanalysator der nächsten Generation vor, der mobile HF-Messtechnik grundlegend verändert. Mit der Kombination aus Spektrumanalyse, Vektor-Netzwerkanalyse (VNA) und umfassender Unterstützung für 5G NR- und LTE-OTA-Messungen bietet der SHA860A ein Höchstmaß an Funktionalität in einem kompakten, tragbaren Format. Der Frequenzbereich von 9 kHz bis 7,5 GHz (nutzbar ab 5 kHz), eine Echtzeitbandbreite von bis zu 110 MHz sowie vielfältige Messfunktionen machen ihn zum idealen Werkzeug für den Einsatz bei Basisstations-Installationen, Wartungseinsätzen und Fehlersuche vor Ort.

5G NR & LTE FDD/TDD OTA Analyse

Bei der Inbetriebnahme von 5G-Basisstationen ist eine präzise Bewertung der Netzwerkqualität und Beam-Performance entscheidend. Der SHA860A dekodiert 5G NR Signale Over-the-Air und liefert Schlüsselparameter wie Frequenz, PCI, SSB-Index, Frequenzfehler und EVM für SSB, visualisiert durch Konstellationsdiagramme. Auch LTE-OTA-Messungen ermöglichen eine umfassende Analyse: von Synchronisationsstatus über Zeitoffset bis hin zu Leistungsmessungen für PSS, SSS, CRS und PBCH.

Echtzeit-Spektrum Analyse

Mit bis zu 110 MHz Echtzeitbandbreite und einer FFT-Verarbeitungsrate von 300.000 FFT/s erkennt der SHA860A selbst kurze Signalereignisse ab 3,51 µs mit 100 % Erfassungswahrscheinlichkeit (POI). Analysemodi wie Frequenzmasken-Trigger, 3D-Darstellung, Dichte- und Zeitverlaufdiagramme ermöglichen eine detaillierte Interferenzsuche im dynamischen 5G-Spektrum.

Kabel- and Antennenprüfung

Fehlerhafte Komponenten können Netzabdeckung und Signalqualität erheblich beeinträchtigen. Der SHA860A bietet schnelle Messungen für Kabeldämpfung, Rückflussdämpfung, VSWR und Fehlerortung (DTF). Optional steht eine 1-Pfad-2-Port-VNA-Funktion mit S11/S21, Smith-Diagramm und 114 dB Dynamikbereich zur Verfügung.

Pulsprofil Analyse

Zur Bewertung von HF-Signalcharakteristiken bei Radar- und Kommunikationssystemen stehen bis zu 10.001 Messpunkte bereit. Die Pulsanalysefunktion unterstützt verschiedene Erkennungsmodi wie Peak, Sample, Average und klassisch.

Indoor-/Outdoor-Mapping mit GPS

Zur Optimierung der Netzabdeckung lassen sich Basisstationen, Antennenpositionen und Störquellen kartieren. GPS-basierte Erfassung mit ±0,01 ppm Genauigkeit nach Fix ermöglicht die lückenlose Analyse von Innen- und Außenbereichen mit Logging- und Wiedergabefunktion.

IQ Daten Erfassung

Mit bis zu 110 MHz Bandbreite, 300 MSa/s Abtastrate und 1 GB RAM unterstützt der SHA860A die Speicherung und Übertragung von IQ-Daten via USB oder LAN zur nachgelagerten Analyse, die ideal zur Signalreproduktion und Spektrumsauswertung mit hoher Präzision verwendet werden können.

Fazit

Der SHA860A vereint alle wichtigen Funktionen für moderne Mobilfunk- und HF-Messungen in einem einzigen Gerät. Ob Beam-Validierung, Interferenzsuche oder Netzoptimierung, Siglent‘s neue Plattform liefert zuverlässige Ergebnisse in Echtzeit, direkt im Feld.
