Pegelumsetzer für industrielle Sensoren

6. Januar 2015, 21:30 Uhr
Pegelumsetzer für industrielle Sensoren
Pegelumsetzer für industrielle Sensoren

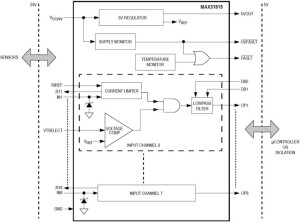

Maxim hat mit dem IC MAX31915 einen achtkanaligen Pegelumsetzer im Programm, der die üblichen digitalen 24-V-Pegel von industriellen Sensoren auf CMOS-kompatible 5-V-Pegel umsetzt. Damit eignet sich das IC als Eingangsstufe von Industriesteuerungen (SPS) für den Bereich Industrie- und Prozessautomatisierung.

Das IC MAX31915 begrenzt außerdem den Eingangsstrom bei der Signalumsetzung, sodass auch der Energiebedarf aus der 24-V-Versorgung minimiert wird. Einstellbare Filter sorgen für Entstörung. Die eingebaute 5-V-Spannungsquelle kann zudem auch noch externe Optokoppler oder andere digitale Isolatoren versorgen. Der Chip kann eingangsseitig mit 24, 12 und 5 V versorgt werden. Notfalls kann dazu auch die 5-V-Versorgung des Logikteils genutzt werden. Das im 28-poligen TSSOP-Gehäuse lieferbare IC verfügt über eine eingebaute Temperaturüberwachung und registriert Spannungsausfälle.
