PE-505 Embedded Industrial Ethernet Schalter
01. Oktober 2024
über
über

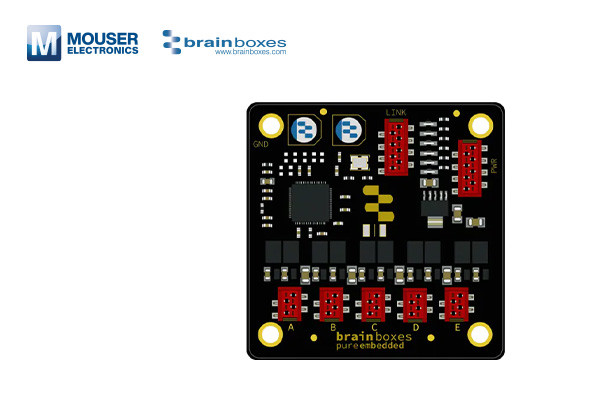

Der Embedded Industrial Ethernet Schalter PE-505 von Brainboxes besitzt einen 5-Port-Schalter mit 10/100 MBit/s und einer kompakten Form, die kleiner als eine Visitenkarte ist.
Dieser Ethernet-Schalter bietet eine nahtlose Integration mit Design-Software, Board-zu-Board-, Board-zu-Kabel-Verbindungen und in allen Ausrichtungen sichtbaren LEDs mit Routing durch Glasfaser-Lichtleiter. Der Schalter besteht aus 3D-CAD-Dateien und PCB-Footprints, die mit logischen Platzierungen und festen Abständen kombiniert werden. Er verfügt über Strom- und Verbindungsanzeigen für alle Anschlüsse, die aus allen Winkeln sichtbar sind. Der Schalter hat einen geringen Stromverbrauch und einen nicht blockierenden Layer-2-Betrieb. Er arbeitet mit einer Spannung von 3,3 VDC oder 5 VDC und einer Mindesttemperatur von -40 °C. Der Ethernet-Schalter ist gegen Verpolung und transiente Spannung geschützt.
Dieser Ethernet-Schalter bietet eine nahtlose Integration mit Design-Software, Board-zu-Board-, Board-zu-Kabel-Verbindungen und in allen Ausrichtungen sichtbaren LEDs mit Routing durch Glasfaser-Lichtleiter. Der Schalter besteht aus 3D-CAD-Dateien und PCB-Footprints, die mit logischen Platzierungen und festen Abständen kombiniert werden. Er verfügt über Strom- und Verbindungsanzeigen für alle Anschlüsse, die aus allen Winkeln sichtbar sind. Der Schalter hat einen geringen Stromverbrauch und einen nicht blockierenden Layer-2-Betrieb. Er arbeitet mit einer Spannung von 3,3 VDC oder 5 VDC und einer Mindesttemperatur von -40 °C. Der Ethernet-Schalter ist gegen Verpolung und transiente Spannung geschützt.
Merkmale
- 5-Port-Schalter mit 10/100 MBit/s (10BASE-T/100BASE-TX)
- Eingangsspannung: 3,3 VDC oder 5 VDC
- 1.500 V magnetische Isolierung zwischen den Anschlüssen
- Schutz vor Verpolung
- Schutz vor transienter Spannung
- Informationen zu EMV-Prüfungen
- Energieeffizientes Ethernet gemäß IEEE802.3az
- Auto-MDI/MDIX
- Geringer Stromverbrauch
- Strom- und Verbindungsanzeigen für alle Anschlüsse aus allen Winkeln sichtbar
- Board-zu-Board- und Kabel-zu-Board-kompatibel
- Kompatibel mit TE MicroMatch-Steckverbindern
- Nicht blockierender Layer-2-Betrieb
- Vollständige 2D- und 3D-CAD-Dateien verfügbar
- PCB-Footprints verfügbar
- Äußerst kompakte Abmessungen von 55 mm x 55 mm x 10 mm
- Betriebstemperaturbereich: -40 °C bis 85 °C
