Praktisches Gehäuse von Hammond für Raspberry Pi
Praktisches Gehäuse von Hammond für Raspberry Pi

Hammond Electronics hat ein neues Formgehäuse entwickelt, das speziell für die Aufnahme des Raspberry Pi Model B, eines Computers im Kreditkartenformat entworfen wurde. Das Modell 1593HAM ist in Lasurblau, Grau und Schwarz erhältlich. Das Gehäuse weist ein abgerundetes Design mit Öffnungen für alle E/A-Schnittstellen und unterstützten Zubehörteile auf. Die Raspberry-Pi-Platine wird in der Basis befestigt. Anschließend wird die obere Hälfte des Gehäuses in der Basis befestigt. Eine Rastung sichert die Baugruppe und ermöglicht bei Bedarf ein einfaches Öffnen des Gehäuses.

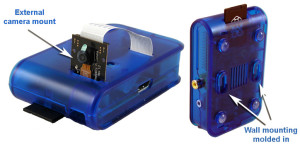

Alle E/A-Fähigkeiten sind direkt zugänglich, ohne das Gehäuse verändern zu müssen. Das Kamera-Modul kann durch einen Einschub im oberen Teil angebracht werden oder es kann auf die innere Seite der oberen Abdeckung geschraubt werden, wofür ein Loch für die Linse vorgesehen ist. Ein Ausschnitt in der Trennlinie zwischen den beiden Hälften des Gehäuses liefert den Zugriff zum GPIO-Header. Zwei USB-Ports, der RJ45 LAN-Port, der SD-Einschub, die Audio- und Video-RCA-Ports, der Mikro-USB-Leistungssteckverbinder und eine HDMI-Interface sind alle durch Öffnungen in der richtigen Größe und Form an den Seiten des Gehäuses zugänglich.

Zwei unverlierbare Schlitze sind in die Basis geformt, damit das Gehäuse an einer Oberfläche befestigt werden kann. Für freistehende Anwendungen werden außerdem kleine Sockel mitgeliefert.
