3-Achsen-Magnetometer

16. April 2015, 11:09 Uhr
3-Achsen-Magnetometer
3-Achsen-Magnetometer

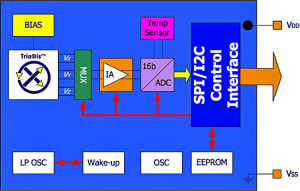

Mit dem IC MLX90393 hat die Firma Melexis ein dreiachsiges digitales Magnetometer vorgestellt, der sich für Mikropower-Anwendungen eignet, bei dem ein duty cycle von 0,1 bis 100% möglich ist. Außerdem lässt der Chip sich zwischen mehreren Betriebsarten im Betrieb umschalten.
Der Magnetsensor bietet 16-bit-Auflösung und liefert der magnetischen Flussdichte proportionale Daten für die drei Raumachsen. Auch der integrierte Temperatursensor kann ausgelesen werden. Die anliegenden Daten können seriell via I²C und SPI abgefragt werden, wobei sich der MLX90393 als Slave am Bus verhält. Mit den vom IC gelieferten Daten kann man z. B. einen Joystick, Drehknöpfe oder auch komplexere 3D-Positionssensoren für industrielle Anwendungen realisieren. Für das IC gibt es jetzt auch ein Evaluationboard von Melexis. Außerdem steht ein umfangreicheres Dokument mit Application Notes und neben dem Datenblatt auch ein kondensierter Produkt-Flyer zur Verfügung.

Technische Daten
• Gehäuse: Mini-QFN mit 3 x 3 mm
• Messung: Magnetische Flussdichte von X, Y und Z sowie Temperatur
• Mikropower: Duty cycle 0,1 bis 100% einstellbar
• Modi: Single Measurement, Burst und Wake-up On Change
• Schnittstellen: SPI und/oder I²C Slave
• Zur Laufzeit programmierbare Funktionsparameter

Melexis MLX90393 Evaluationboard jetzt FREI HAUS bei Elektor bestellen >>
