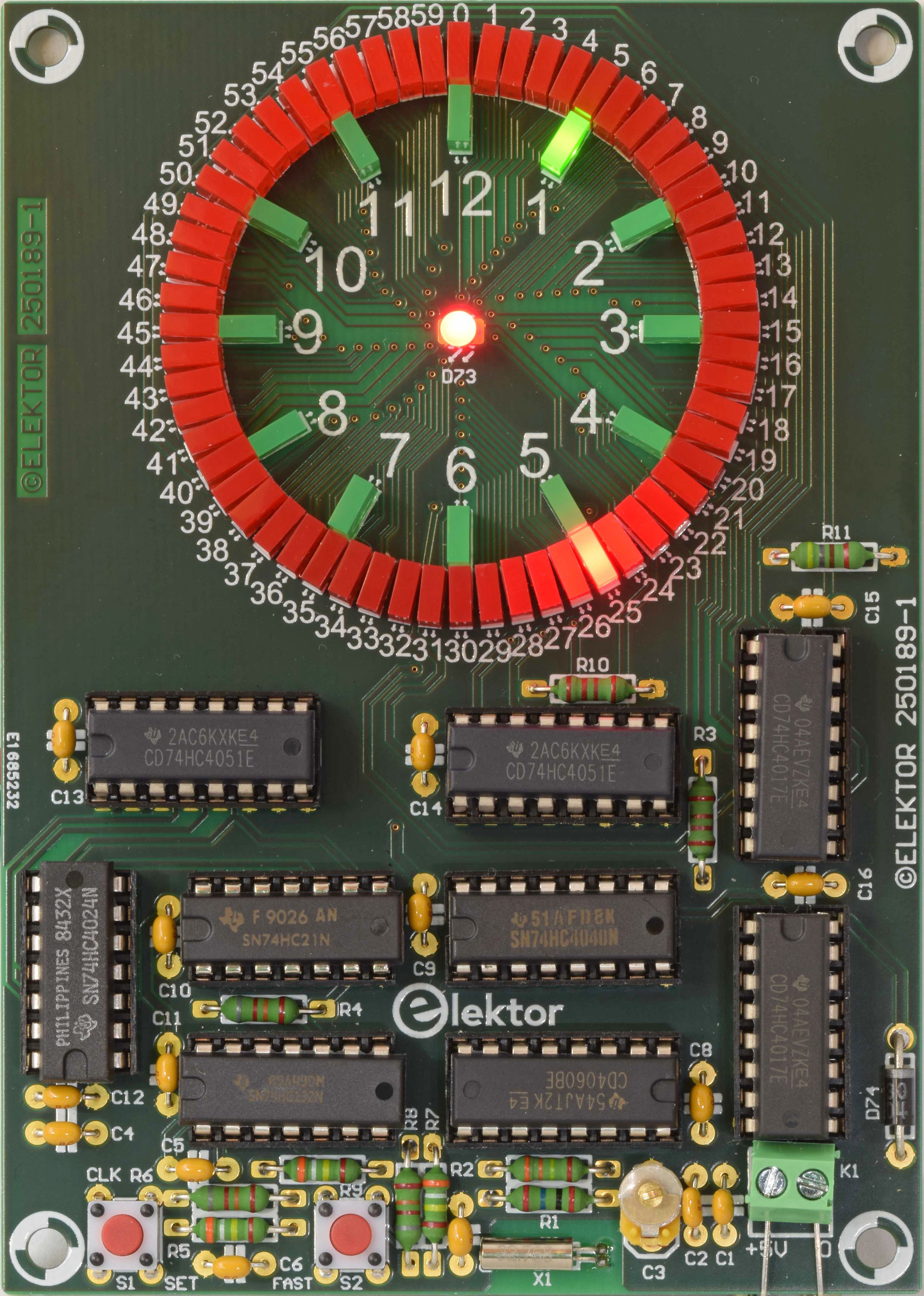

Quasi-analoges Uhrwerk MkII

Zwei LED-Ringe für Stunden und Minuten

Quasi-analoges Uhrwerk MkII

Es war einmal im Jahr 1994, als in Elektor die „Riesen-LED-Uhr“ („Quasi-Analogue Clockwork“) vorgestellt wurde, eine Hommage an mechanische Uhrwerke, bei der ein LED-Kreis die Uhrzeit anzeigte. Dreißig Jahre später erschien mit dem „Quasi-Analog Clockwork“ ein Remake. Und nun – im selben Jahr – feiert das kleine Geschwisterchen, das „MkII“, sein Debüt. Lesen Sie weiter und erfahren Sie, was neu ist.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

Quasi-Analog Clockwork MkII, Elektor Labs

Ton Giesberts, “Quasi-Analog Clockwork,” Elektor 3-4/2025

P. Hogenkamp, “Quasi-analogue clockwork,” Elektor 1/1995

Stückliste

Stückliste

Widerstände

(alle 250 mW, 2,5 × 6,8 mm)

R1 = 20 M

R2 = 330 k

R3, R10 = 2,2 k

R4, R6, R8 = 82 k

R5, R7, R9 = 390 k

R11 = 470 Ω

Kondensatoren

C1 = 22 p, 50 V, 5 %, Keramik, C0G/NP0, Rastermaß 5 mm

C2 = 10 p, 50 V, 5 %, Keramik, C0G/NP0, Rastermaß 5 mm

C3 = 3~10 pF, Trimmkondensator, 150 V, z.B. BFC280823109 Vishay

C4…C16 = 100 n, 50 V, Keramik X7R, Rastermaß 5 mm

Halbleiter

D1…D60 = LED, rot, flach, 2×5 mm, ohne Flansch

D61…D72 = LED, grün, flach, 2×5 mm, ohne Flansch

D73 = LED, super rot, rund, 3 mm

D74 = 1N4004, DO-41 (DO-204AL)

IC1 = CD4060, DIP-16

IC2 = 74HC4040, DIP-16

IC3 = 74HC21, DIP-14

IC4 = 74HC132, DIP-14

IC5 = 74HC4024, DIP-14

IC6, IC7 = 74HC4051, DIP-16

IC8, IC9 = 74HC4017, DIP-16

Verschiedenes

K1 = 2-polige Leiterplattenklemme, Rastermaß 3,5 mm

S1, S2 = 6 mm Taster

X1 = 32,768 kHz Quarz, 20 ppm, C_load 12,5 pF, 8×3 mm Zylindergehäuse, z.B. X32K768L104 AEL Crystals

IC1, IC2, IC6…IC9 = IC-Fassung, DIP16

IC3…IC5 = IC-Fassung, DIP14

Leiterplatte 250189-1 v1.1
