Experiment: Auf dem Weg zu einem Mixed-Signal-Theremin?

Moderne Time-of-Flight-Sensoren im Zusammenspiel mit dem zeitlosen XR2206-Analoggenerator

Experiment: Auf dem Weg zu einem Mixed-Signal-Theremin?

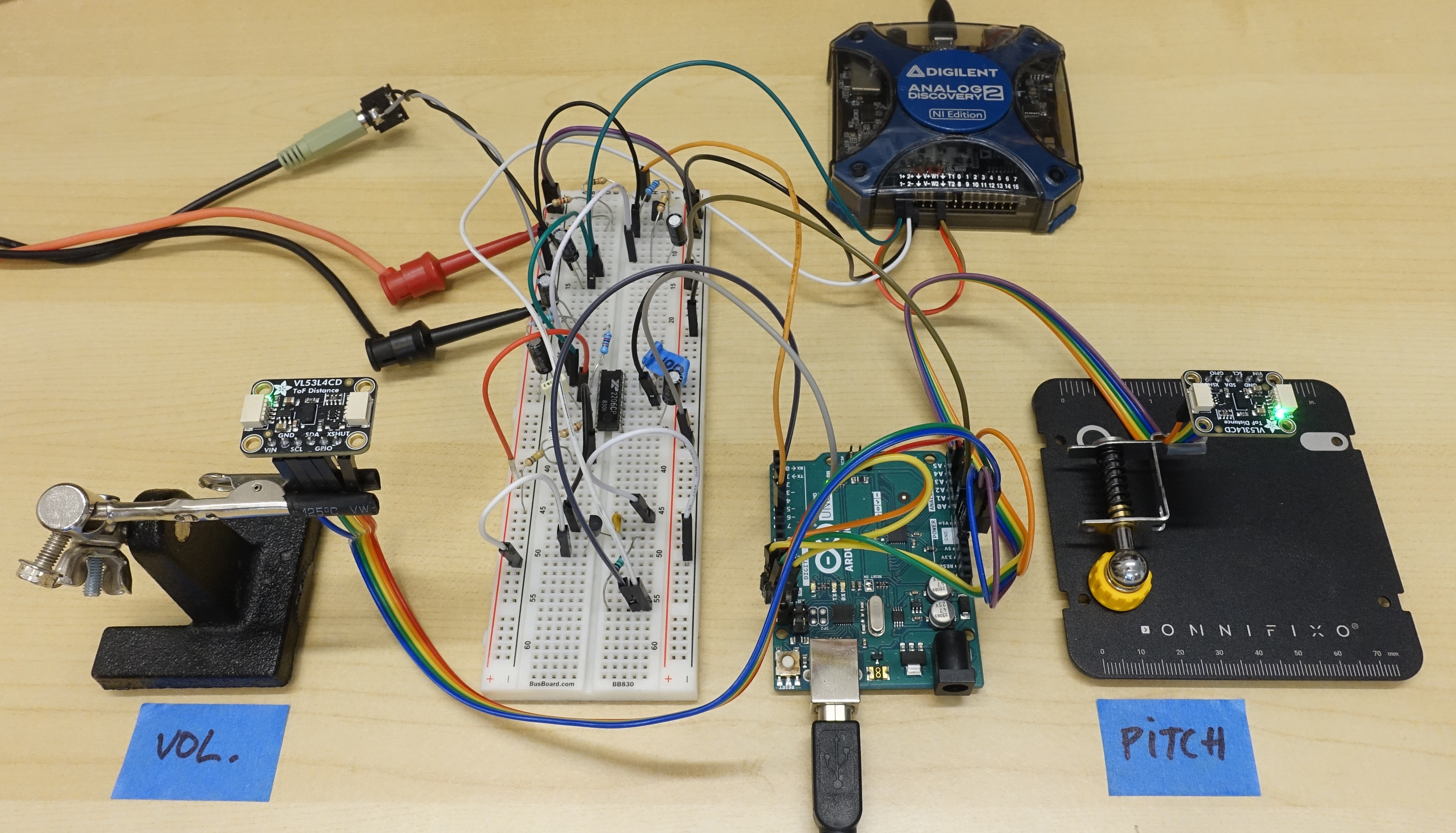

Anfang dieses Jahres entdeckte ich mit einiger Überraschung die Time-of-Flight-(ToF)-Sensoren der VL53L-Serie von STMicroelectronics. Für dieses Elektor Circuit Special habe ich zwei VL53L4CD-ToF-Sensoren ausgewählt, um damit die Grundlage für ein gestengesteuertes „Pseudo-Theremin“ zu schaffen – kombiniert mit einem XR2206-Analog-Funktionsgenerator. Entdecken wir, wie sich moderne digitale Sensoren elegant mit klassischer Analogtechnik verbinden lassen!
