Opamp-Tester V2

Neue Platine – nun auch für SMDs geeignet

Opamp-Tester V2

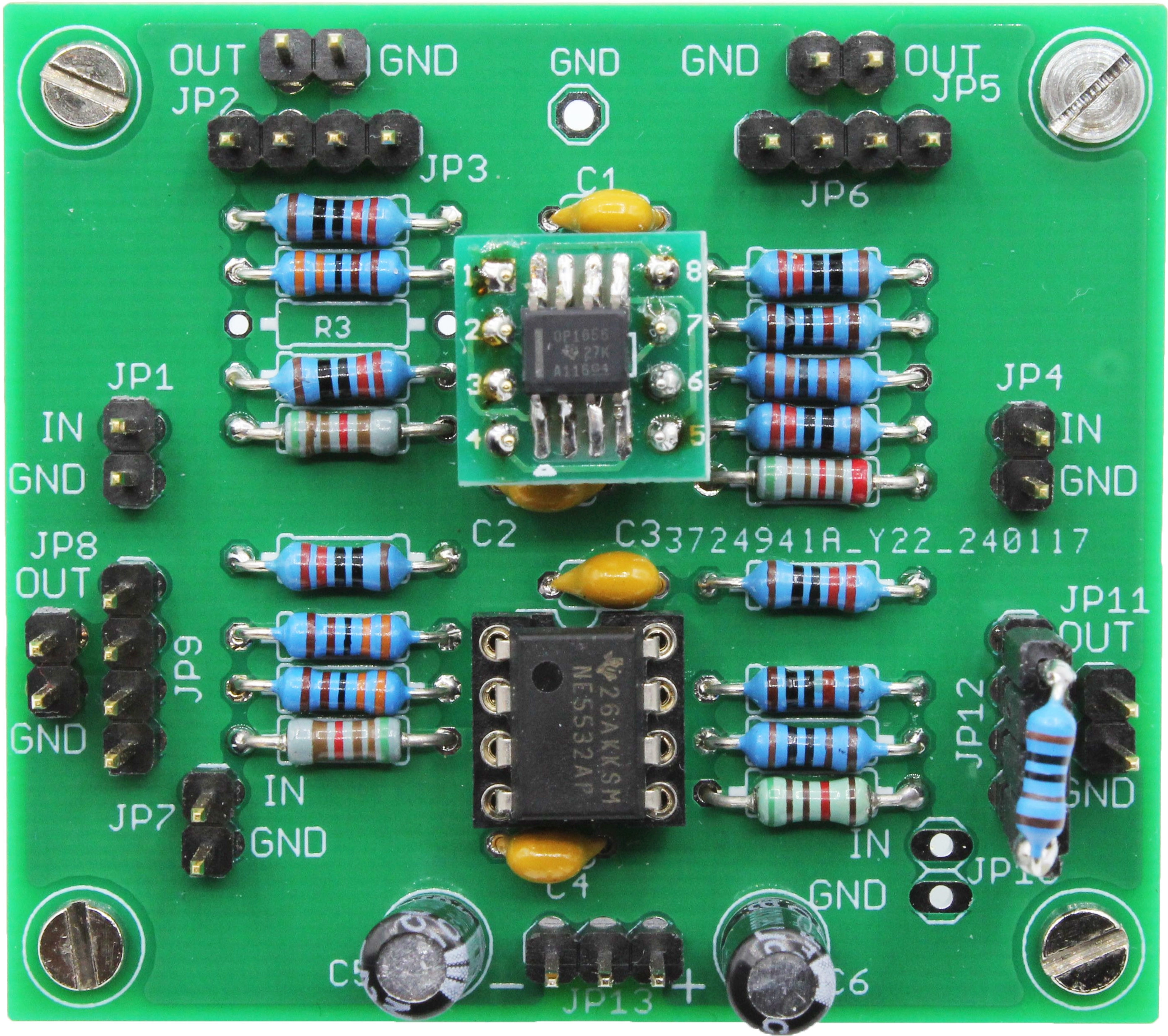

Ende 2024 wurde mein Opamp-Tester für Audio-Anwendungen veröffentlicht [1], mit dem man verschiedene Opamps unter gleichen Randbedingungen auf ihre Qualität hin checken kann. Dabei wurden bedrahtete Metallfilm-Widerstände verwendet. Die hier vorgestellte neue Platine erlaubt wahlweise die Bestückung mit SMD-Widerständen.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

Alfred Rosenkränzer, „Opamp-Tester”, Elektor 11-12/2024

Layout-Dateien auf Elektor-Labs

Artikel von Alfred Rosenkränzer in Elektor

Alfred Rosenkränzer, „Comparing the QuantAsylum QA403 to the Gold Standard”, elektormagazine.com

Alfred Rosenkränzer, „Fliege-Bandsperre für Audio-Messungen”, Elektor 9-10/2022

Stückliste

Stückliste

Widerstände

1% Metallfilm, bedrahtet

R1, R6, R11, R15 = 10 k

R2, R5, R7, R10, R14, R18 = 4k7

R3 = entfällt*

R4, R12, R13 = 3k3

R8 = 1k1

R9, R17 = 10 k

R16 = 1 k

SMD 0603

R21, R26, R31, R35 = 10 k

R22, R25, R27, R30, R34, R38 = 4k7

R23 = entfällt*

R24, R32, R33 = 3k3

R28 = 1k1

R29, R37 = 10 k

R36 = 1 k

SMD 1206

R41, R46, R51, R55 = 10 k

R42, R45, R47, R50, R54, R58 = 4k7

R43 = entfällt*

R44, R52, R53 = 3k3

R48 = 1k1

R49, R57 = 10 k

R56 = 1 k

Kondensatoren

C1..C4 = 100 n, Folie, RM 2/10‘‘

C5, C6 = 22 µ/25 V, Elko, RM 1/10‘‘

Halbleiter

D1, D2 = 1N4004

IC1, IC2 = z.B. TL072, Dual-Opamp*

Außerdem

4 IC-Fassungen, 8-pol., gedrehte Kontakte

JP1, JP2, JP4, JP5, JP7, JP8, JP10, JP11 = 2-pol. Stiftleiste, RM 1/10‘‘

JP3, JP6, JP9, JP12 = 4-pol. Stiftleiste, RM 1/10‘‘

JP13 = 3-pol. Stiftleiste, RM 1/10‘‘

Passende 4-pol. Buchsenleisten für Lasten*

Platine

* siehe Text
