Intelligenter Treppenlicht-Timer

Effiziente Lichtsteuerung zur Reduzierung des Energieverbrauchs

Intelligenter Treppenlicht-Timer
Intelligenter Treppenlicht-Timer

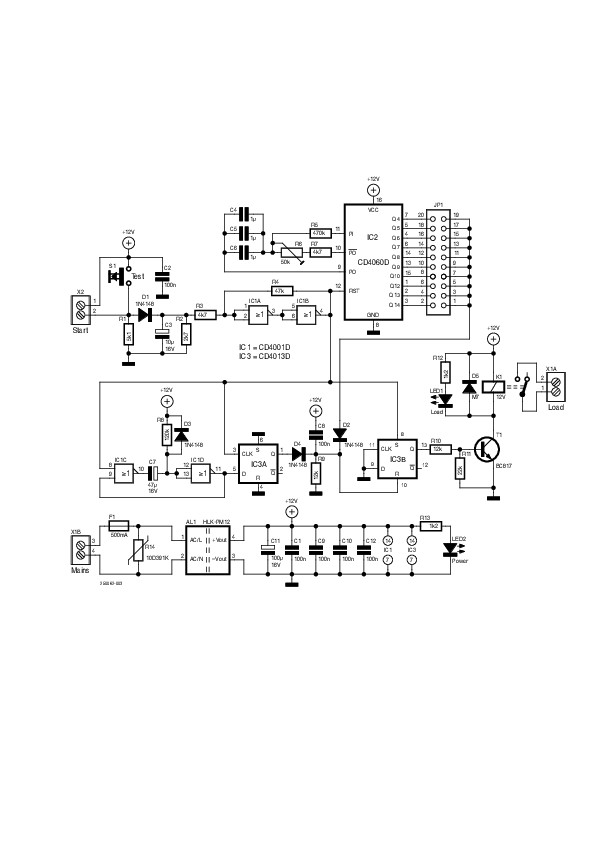

Diese einfache, ausschließlich mit Logik-ICs aufgebaute Schaltung bietet über die übliche Zeitsteuerungsfunktion hinaus zusätzliche Möglichkeiten: Der Aktivierungszyklus lässt sich nicht nur flexibel verlängern, sondern bei Bedarf auch sofort beenden. Die Zeitsteuerung ist in einem weiten Bereich programmierbar – von 0,2 Sekunden bis etwa 50 Minuten.
Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.
  • Unbegrenzter Zugriff auf Member Only -Artikel​
  • 3 neue Ausgaben des Elektor Magazins (digital)
  • Mehr als 5000 Gerber-Dateien
  • 20% Mitgliederrabatt auf E-Books (auf elektor.de)
  • 10% Mitgliederrabatt auf Produkte (auf elektor.de)
Probiere es 6 Monate lang.
Stoppt automatisch.
Was ist Elektor-Exklusiv?


Material

Stückliste

Komponentenliste

Widerstände

(All 0805, unless diff. noted)

R1 = 5.1 kΩ

R2 = 2.7 kΩ

R3, R7 = 4.7 kΩ

R4 = 47 kΩ

R5 = 470 kΩ

R6 = 50 kΩ Trimmer

R8 = 120 kΩ

R9, R10 = 12 kΩ

R11 = 22 kΩ

R12, R13 = 1.2 kΩ

R14 = 10D391K Varistor



Kondensatoren

C1, C2, C8…C10, C12 = 100 nF (0805)

C3 = 10 µF, 16 V, Electrolytic (4X5)

C4…C6 = 1 µF (0805)

C7 = 47 µF, 16 V, Electrolytic (5X5)

C11 =  100 µF, 16 V, Electrolytic (6X5)



Halbleiter

D1…D4 = 1N4148 Diode (MINIMELF)

D5 = M7 Diode

IC1 = CD4001D

IC2 = CD4060D

IC3 = CD4013D

T1 = BC817 Transistor

LED1 = Yellow LED, 3 mm

LED2 = Green LED, 3 mm



Sonstiges

K1 = 12 V Relay 12 A RT114012

AL1 = 12 V DC Power supply, PCB Type

X1 = 2 Pole Screw Terminal Block

X2 = 4 Pole Screw Terminal Block

F1 = 500 mA T 5x20 Fuse

Fuse Holder 5x20, PCB mount

S1 = PCB push-button, N.O.

JP1 = 20 pin, dual line header, 0.1" pitch
