Automatische Staubsaugersteuerung

Halten Sie den Arbeitsbereich Ihrer Werkzeuge sauber

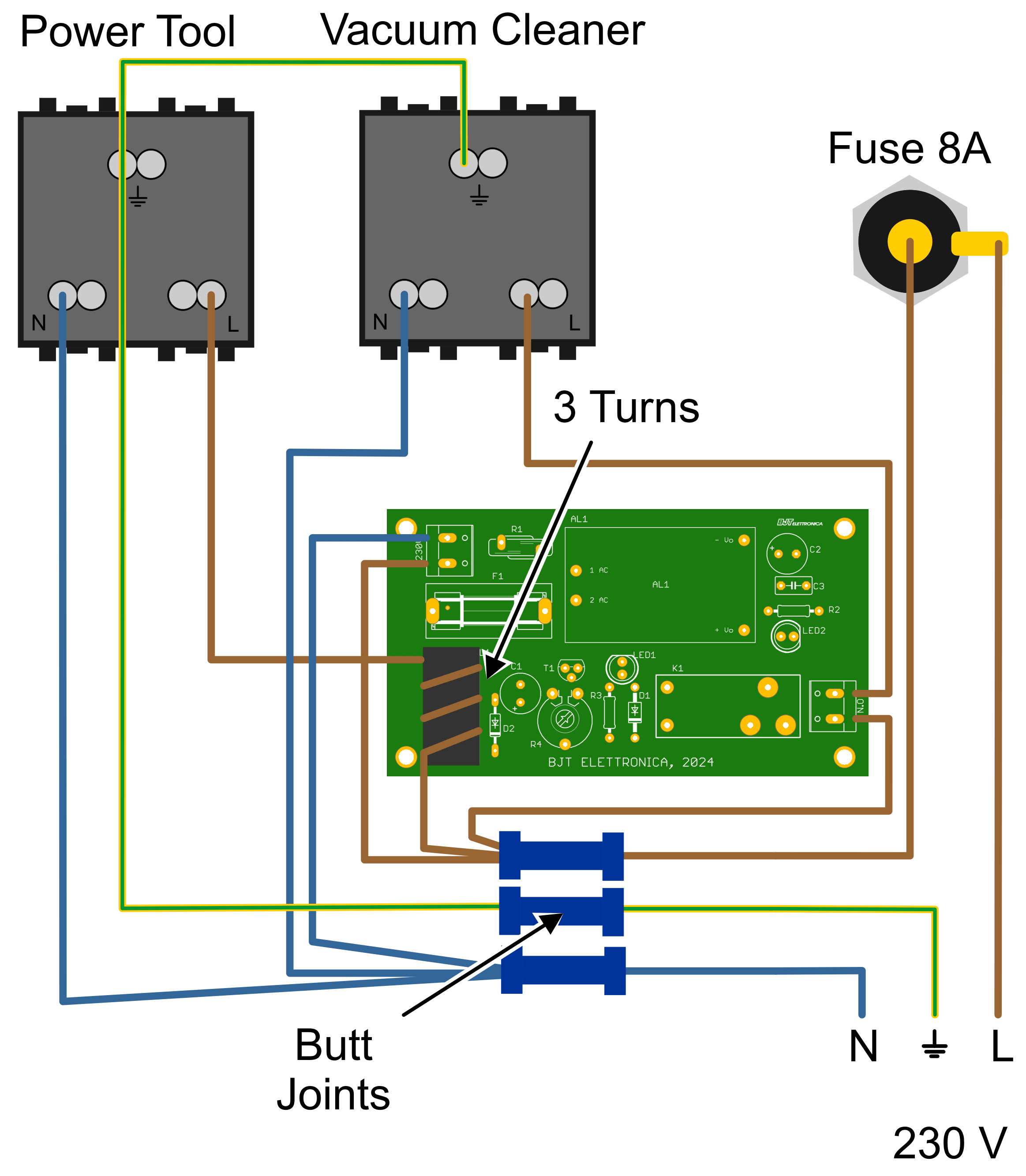

Holzbearbeitung erzeugt eine erhebliche Menge an Staub, der gesundheitsschädlich ist. Dieses Design ermöglicht die Kombination eines Staubsaugers mit jedem Elektrowerkzeug zum Schneiden oder Schleifen. Beide Geräte können gleichzeitig eingeschaltet werden, wobei das Ausschalten des Staubsaugers verzögert erfolgt.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

Download zusätzlicher Dateien

Video des Prototyps in Aktion

Stückliste

Komponentenliste

Widerstände

R1 = 10D391K Varistor
R2, R3 = 1,2 kΩ, 0,25 W
R4 = 47 kΩ Trimmer, horizontal montiert

Kondensatoren

C1, C2 = 100 µF, 16 V
C3 = 100 nF, Polyester

Halbleiter

D1 = 1N4007
D2 = 1N4148
T1 = BC337
LED1 = 5 mm LED, orange
LED2 = 5 mm LED, grün

Verschiedenes

L1 = AC1020 Stromwandler
AL1 = HLK-5M12 Netzteilmodul
K1 = 12 V Relais, SPDT, Leiterplattenausführung
1× Sicherungshalter 5×20 mm, Leiterplattenausführung
F1 = Sicherung 5×20 mm, 500 mA träge
X1, X2 = 2-polige Schraubklemme
