Kleiner Audio-Mixer

Einfaches und vielseitiges skalierbares Design

Audio-Mischpulte sind im Handel erhältlich, doch dieses Design ermöglicht ein skalierbares System durch die Aufteilung in verschiedene Stufen. Die einzelnen Module können zudem für andere Projekte verwendet werden.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

Elektor Labs-Seite für beide Versionen des Mixers

Elektor Labs-Seite zum Smartphone-DI-Box-Projekt

Stückliste

Komponentenliste

Widerstände
(1/4 W, 1 %)
RSUM = 22 kΩ (L&R)
RIN  = 22 kΩ
RCR = 22 kΩ
RFT = 10 kΩ
R1, R2 = 10 kΩ
R3, R4 = 22 kΩ
R5, R6 = 33 kΩ
R7, R8 = 15 kΩ
R9, R10 = 47 kΩ
R11, R12 = 22 kΩ
R13, R14 = 600 Ω
R = 22 Ω (*)

Potentiometer
(Bourns, PTV-Serie)
P1 = 10 kΩ, log (PTV111-3415A-A103)
P2 = 10 kΩ, lin (PTV111-3220A-B103)
P3 = 10 kΩ, log (PTV112-1417A-A103)

Kondensatoren
CHF = 100 pF, X7R
CIN = 22 µF, 25 V, radial
COUT = 22 µF, 25 V, radial
C1…C4 = 22 µF, 25 V, radial
C5, C6 = 22 pF, Keramik
C = 100 µF, 25 V, radial ()
C = 100 nF, 50 V, Polyester ()

Induktivitäten (axial)
FB = 10 µH oder VK200

Halbleiter
OP1…OP3 = NE5532P, Texas Instruments

Steckverbinder
Eingangsstufe: 6,35 mm-Klinkenbuchse, F, Neutrik NRJ6HF
Aux-Eingang: 3,5 mm-Stereo-Klinkenbuchse, F, Cliff FC681374V
L&R-Ausgang: 3,5 mm-Stereo-Klinkenbuchse, F, Cliff FC681374V

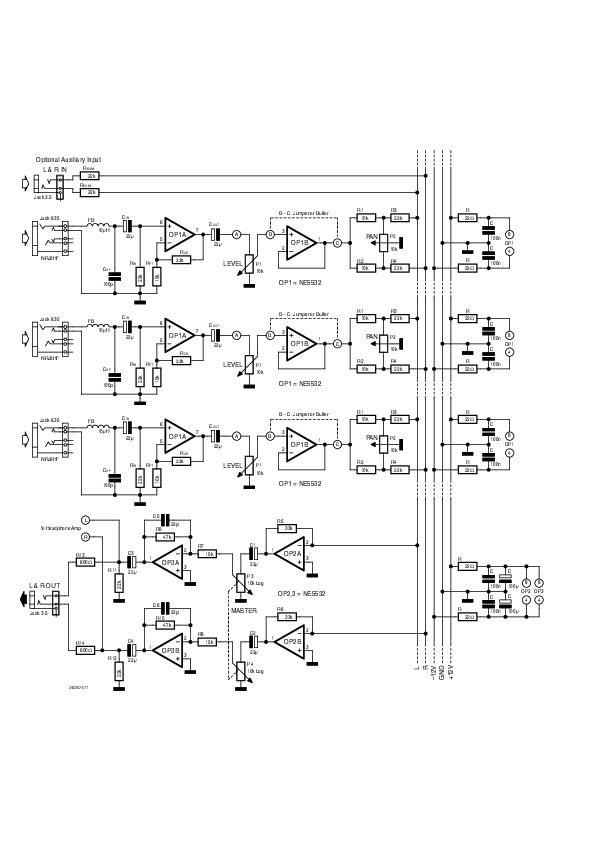

(*) Auf den Versorgungsschienen, siehe Schaltplan.
