Infrarot-fernbedienbarer Dimmer

Steuern Sie Ihre Halogen- oder LED-Stehleuchte mühelos und mit Stil

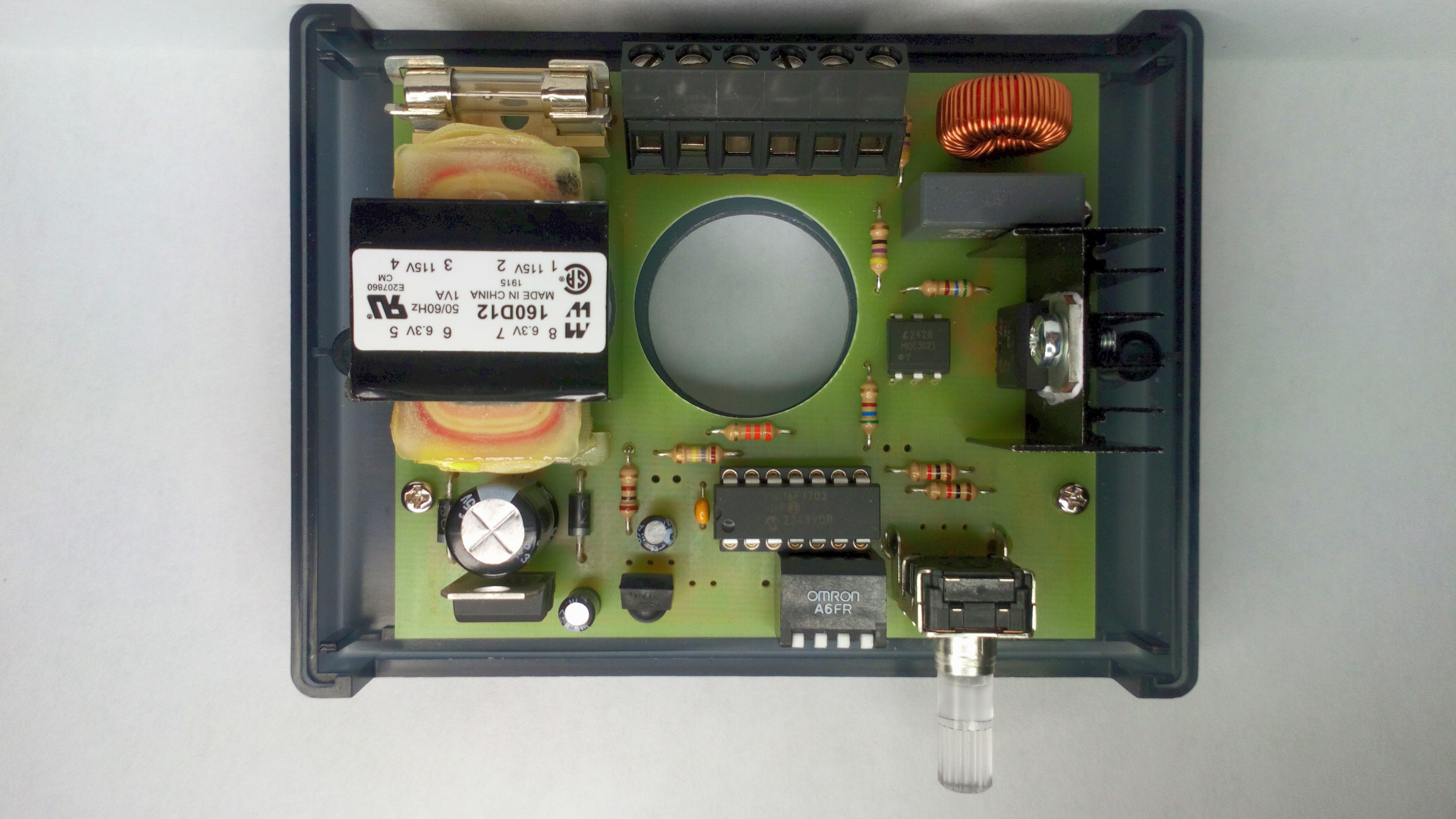

Infrarot-fernbedienbarer Dimmer

Dieser speziell für Stehleuchten entwickelte Dimmer ermöglicht es Ihnen, die Beleuchtung bequem per Knopfdruck aus der Ferne zu steuern – ganz gleich, wo im Raum Sie sich befinden. Und das Beste: Sie können dafür jede handelsübliche Infrarot-Fernbedienung verwenden, die Sie bereits besitzen!

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

Manchester-Code, Wikipedia

Zero-Cross Detection Module Technische Kurzbeschreibung (TB3138), Microchip

Projektseite auf Elektor Labs

Integrierte Programmierumgebung MPLAB, Microchip

Hammond Manufacturing

Stückliste

Komponentenliste

Widerstände (0.25 W)

R1, R2 = 47 Ω

R3 = 100 Ω

R4, R5 = 560 Ω

R6, R7 = 1 kΩ (rotary encoder version), 560 Ω (lite version)

Rbias = 180 kΩ (see text)

Rseries = 33 kΩ (see text)

Kondensatoren

C1 = 100 nF, 50 V, MLCC, 5.08 / 2.54

C2, C3 = 10 µF, 25 V

C4 = 1000 µF, 25 V

C5 = 100 nF, Class X2, 275 Vac

C6 = 10 nF, X7R, 0805

Induktivitäten

L1 = 100 µH, 2.5 A (e.g. Würth 7447021), 21 mm max diameter

Halbleiter

D1, D2 = 1N4007

LED1 = Red / Green, 5 mm (lite version)

T1 = BTA08-400BRG

U1 = PIC16F1703-I/P

U2 = MOC3021

U3 = 7805 or 78L05

U4 = TSOP14438

Verschiedenes

F1 = Fuse, 5x20 mm, 2 A

HS = Optional TO-220 heat sink, 23x20x15 mm

J1 = connector, TE Connectivity 1546074-6, 5.08 mm pitch

Enclosure = Hammond Manufacturing RM2005MTBK

S1 = C&K KSC641JLFS (lite version)

SW1 = Omron A6FR-4101

TR1 = Transformer, Hammond Manufacturing 160D12, Primary 2x 115 V, Secondary 2x 6.3 V, 50/60 Hz 1 VA

RE1 = 12 mm Rotary Encoder, CTS 12CE2N25B24B24, illuminated shaft

Knob = GTP6M-13X16-S
