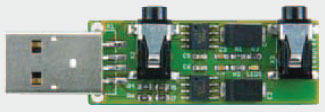

Etapa de audio USB

Una noche, después de disfrutar con Comfortably Numb de Pink Floyd en el portátil mientras estaba trabajando, pensé que el volumen de mis auriculares se quedaba corto. Entonces ¿qué podía hacer?, ¿conectar un amplificador suelto con su correspondiente adaptador de red? No, no tenía ganas de colocar más cables y cajas para obtener unos decibelios más, ya había más que suficientes cosas en la mesa. Entonces pensé que debería ser posible construir un amplificador de audio alimentado por un puerto USB del portátil.

Melden Sie sich hier als Abonnent an, um den Artikel zu lesen.

Diesen Elektor-Artikel weiterlesen?

Teste eine digitale Mitgliedschaft (Green) für 6 Monate für nur 6,33 € pro Monat.

Unbegrenzter Zugriff auf Member Only -Artikel
3 neue Ausgaben des Elektor Magazins (digital)
Mehr als 5000 Gerber-Dateien
20% Mitgliederrabatt auf E-Books (auf elektor.de)
10% Mitgliederrabatt auf Produkte (auf elektor.de)

Probiere es 6 Monate lang.
Stoppt automatisch.

Was ist Elektor-Exklusiv?

Material

120298-PCB.pdf

Gerber-Datei

Die zu diesem Projekt gehörende Platine steht als Gerber-Datei exklusiv allen GOLD- und GREEN-Mitgliedern zum sofortigen Download zur Verfügung. Mit Gerber-Daten können Sie Platinen selber herstellen oder sie bei einem Platinenhersteller in Auftrag geben.

Elektor empfiehlt den zuverlässigen PCB-Service von Eurocircuits oder von AISLER.

Gerber-Dateien unterliegen der Creative Commons-Lizenz. Creative Commons bietet Urhebern die Möglichkeit, dass ihre Werke frei genutzt und verbreitet werden.

Platine

Gerber-Datei herunterladen: 120298-1v100

Stückliste

LISTA DE MATERIALES

Resistencias:
R1,R2 = 10 Ohm (SMD 0603)
R3 = 560 Ohm (SMD 0603)
R4,R6 = 3k3 (SMD 0603)
R5,R7 = 6k8 (SMD 0603)

Condensadores:
C1,C2 = 220 µF / 6 V (SMD)
C3,C4 = 56 nF (SMD 0603)
C5,C6 = 100 nF (SMD 0603)

Semiconductores:
LED1 = LED rojo (SMD 0603)
IC1,IC2 = LM386 (SO-8)

Varios:
K1 = Conector USB-A para placa (código Farnell 1696546)
K2,K3 = Conector jack estéreo de 3,5 mm para placa, SMD (código Farnell 1216979)
Placa 120298 (ver www.elektor.es/120298)
